一 安装指南
为保障人身和设备安全，在安装、操作和维护设备时，请遵循设备上标识及手册中说 明的所有安全注意事项。 手册中的“注意”、“警告”和“危险”事项，并不代表所应遵守的所有安全事项，只 作为所有安全注意事项的补充。
负责安装维护华为设备的人员，必须先经严格培训，了解各种安全注意事项，掌握正 确的操作方法之后，方可安装、操作和维护设备。
 只允许有资格和培训过的人员安装、操作和维护设备。
 只允许有资格的专业人员拆除安全设施和检修设备。
 只允许有华为认证或授权的人员替换和变更设备或部件（包括软件）。
 操作人员应及时向负责人汇报可能导致安全问题的故障或错误。
以下要求只针对需要接地的设备：
 安装设备时，必须先接地；拆除设备时，最后再拆地线。
 禁止破坏接地导体。
 禁止在未安装接地导体时操作设备。
 设备应永久性的接到保护地。操作设备前，应检查设备的电气连接，确保设备已 可靠接地。
 禁止在雷雨天气下操作设备和电缆。
 雷雨天气时，应拔掉交流电源连接器、禁止使用固定终端、禁止触摸终端和天线 连接器。
 操作设备前，应穿防静电工作服，佩戴防静电手套和手腕，并去除首饰和手表等 易导电物体，以免被电击或灼伤。
 如果发生火灾，应撤离建筑物或设备区域并按下火警警铃，或者拨打火警电话。 任何情况下，严禁再次进入燃烧的建筑物或设备区域
操作前，应先将设备可靠的固定在地板或其他稳固的物体上，如墙体或安装架。
 系统运行时，请勿堵塞通风口。
 安装面板时，请使用工具将螺钉拧紧。
 安装完设备，请清除设备区域的空包装材料。

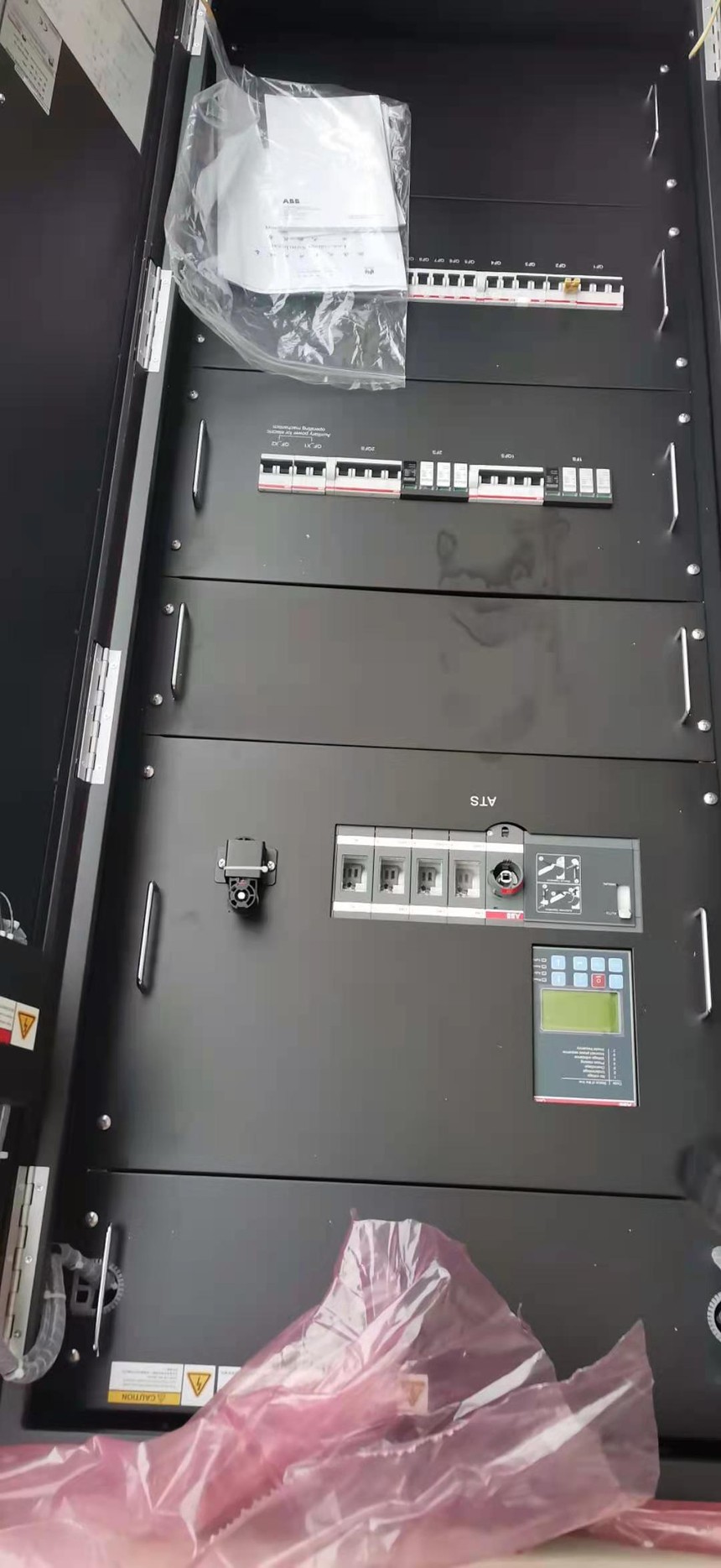

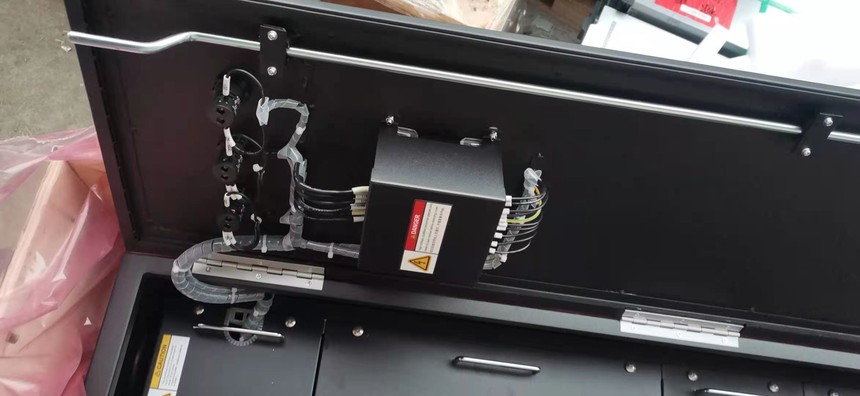

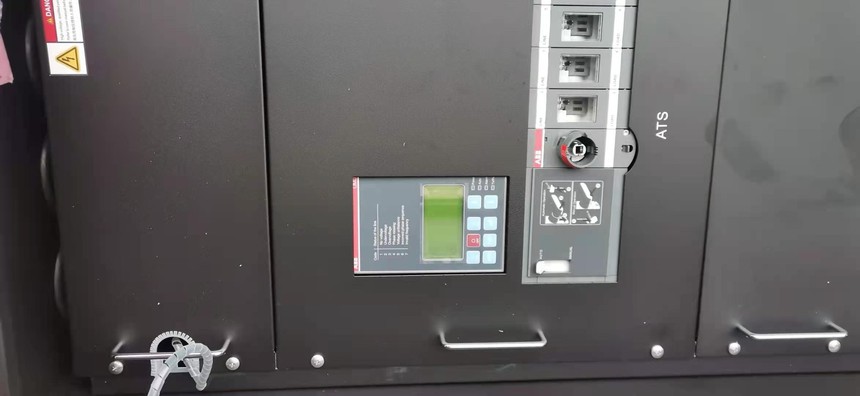

 ）指示灯 （ 2）MCCB 输入空开 （ 3）防雷器和防雷空开 （ 4）检测板 （5 ）检测板 （ 6）检测板 （7 ）检测板 （ 8）MCB 输出空开 （ 9）检测板 （10）检测板
功能特点 特点 描述 高效，低成本 高集成化，统一架构，模块化设计，易于扩容和备份，支 持前操作后维护。 占地空间小，节约土地成本，灵活部署缩短交付成本。 综合能力强，兼顾低到高功率密度供电。
特点 描述 安全，可靠 产品通过 CCC 认证和 CE 认证，通信标准泰尔认证。 通过 级地震烈度测试和高低温环境可靠性测试。 铜排连接可靠。 电气可靠性，多功能分隔板有抗故障电弧性能，监控模块 支持热插拔，强弱电隔离。 智能监控 组网能力强，实现告警、采集信息和阈值设置。 可量化智能监控。 可实现实时监控告警。 （可选）可实现温度特性检测。
 项目 参数规格 净尺寸（mm） × × ：2000×600×1100 重量（kg） ＜ 350 额定工作电压（ ） 208/220/380/400/415 额定绝缘电压（ ） 690 额定频率（Hz） 50/60 额定工作电流（ ） 630/400/250/160 外壳防护等级 IP20 输出开关 16A/20A/32A/40A 三相、32A 两相和 10A/16A/32A/40A 单相可选，最大 144 路（单相）， 48 路（三相） 防雷等级 级 进出线方式 上进出线（兼容下进出线） 认证 CCC (GB 7251)，CE (IEC 60950)
三丶安装步骤与维护
步骤 1 目检纸箱防倾倒标签是否变红，如有请做好现场记录，并联系设备承运商和华为当地 办事处处理。 步骤 2 目检设备外观，检查设备是否有掉漆、变形、划痕、浸水等情况，如有请做好现场记 录，并联系设备承运商和华为当地办事处处理。 步骤 3 对照发货清单，检查设备及附件型号是否齐全、正确。如发现附件缺少或型号不符， 请做好现场记录，并联系华为公司或当地办事处处理。
配电柜使用场地要求如下：  应远离产生粉尘、油烟、有害气体以及生产或储存具有腐蚀性、易燃、易爆物品 的场所。
 应避开强电磁场干扰。  场地应规划有走线空间，配电柜安装位置设计有线梯或线架等。
 安装平台水平度要求：小于 10mm。
 电网满足配电柜额定输入要求。
 满足 级防雷要求。
 温度要求：– ℃～+40℃。
 相对湿度要求： ％ RH～90％ RH。
 海拔要求：＜ 2000m，2000m 以上时需降额使用，

安装要求

易扩展-弹性设计，支持空间上的扩展，以满足业务拓展需求，可通过顶部增 加Topbox或侧面并柜实现业务配置扩展、延长备电时间。

易演进-支持铜配、光铜混配和纯光配，轻松满足未来网络演进要求。

高可靠性-机柜IP55密闭设计，有效隔离外部有害灰尘和气体腐蚀；最大40KA 防雷，户外应用更加安全。

全智能-支持通过环境监控单元和U2000，实现对机柜及内部部件的监控；支持 远程管理电子门锁，提升站点安全性、减少站点维护成本。

灵活取电-机柜可支持远程供电和AC供电(预留油机接口)，站点可灵活取电。

一站式交付-机柜集成主设备、电源、MDF、ODF、监控系统等部件一站式发货， 现场无需二次集成，快速安装部署。

锂电池备电-可支持机械防盗和软件防盗，锂电池的寿命是普通铅酸蓄电池的2～3 锂电池备电倍

应用领域
室内机房或者基站

安装地点应符合以下要求：

• 机柜选址不宜在温度高、有灰尘、有有害气体、易燃、易爆、易受电磁干扰（大型雷达站、发 射电台、变电站）及电压不稳的环境中，应尽量避开经常有大震动的地方，如火车轨道旁边。

• 机柜安装点不要靠近污染源、海边、高速公路，距离要求＞500m 。 机柜避免安装在易腐蚀的地 区，如化工厂的下风方向、加油站、排污沟、 毛皮厂。

• 安装点不要靠近树或者其它植物，减少杂物堵塞进风口的可能性，影响设备正常工作。

• 在容易积雪的安装点，建议适当提高安装地基，防止影响机柜门开启。

• 在容易积水的安装点，建议适当提高安装地基，防止机柜底部进水。

• 为了避免机柜的噪音影响住户，建议安装点与住户之间的距离＞10m，并且不影响住户。

 • 在进行工程设计时，应根据通信网络规划和通信设备的技术要求，综合考虑水文、地质、地震、 电力、交通等因素，选择符合通信设备工程环境设计要求的地址。

机柜外部的环境符合以下要求：

• 温度： -33℃～+50℃ 或-33℃～ +45℃+太阳辐射

• 相对湿度：8%～100%    华为配电柜PDU8000-0160ACV4-CBA015

• 绝对湿度：0.03g/m3～30g/m3

• 温度变化率：≤0.5℃/min • 气压：70kPa～106kPa • 太阳辐射：≤1120W/m2 • 风速：≤45m/s
