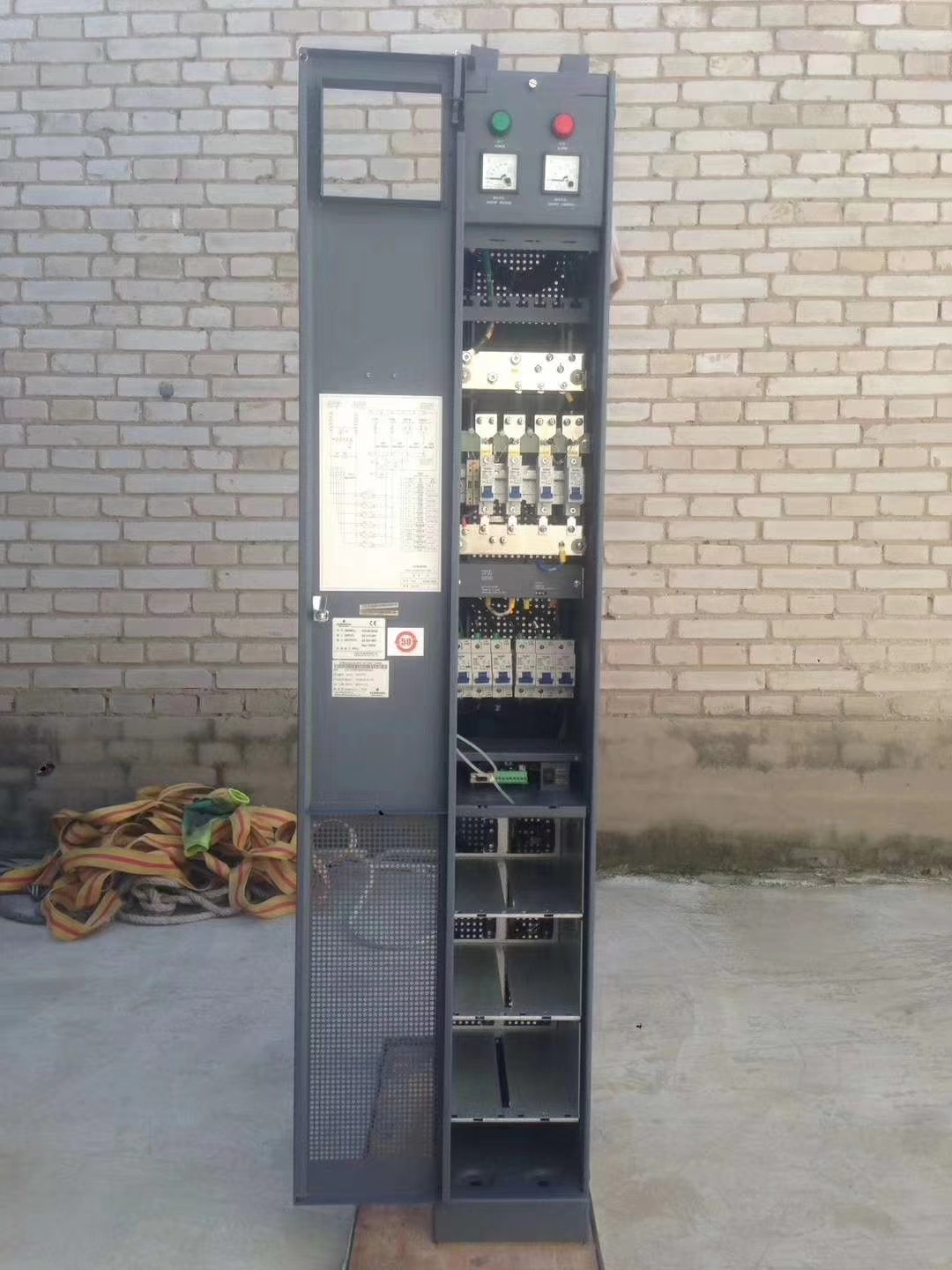

全新原装艾默生 PSC4815025 室内电源柜 通信电源机柜 48v开关电源柜

                                 全新原装艾默生 PSC4815025 室内电源柜 通信电源机柜 48v开关电源柜
详细说明
艾默生PSC48150/25参数细节
交流配电整流模块监控模块机械参数
输入电压 21-29V
输入特性 输入电压：21-29VDC，大输入电流小于70A
输出特性 输出直流电压：-52 - -56V，大输出电流：0-52A，大输出效率：大于等于89%，大输出功率：1200W
报警功能 告警接口采用干接点输出，简单通用
监控模块尺寸(mm) 132*86*344
机柜尺寸(mm)
1460*200*400

艾默生直流交换电源PSC48150/25 & PSC24180/30直流-直流改换电源体系是艾默生网络动力集多年开发和网上运行经验，为满意由24V供电的通信局站供给-48V直流电源和由-48V供电的通信局站供给24V直流电源的网络需求而规划的高牢靠、高性能的通信电源体系。
占地面积小，体积小，节约机房面积和装置本钱全正面操作，便利保护
满意欧盟RoHS规范和中国环保指令，EMC满意EN300386 Class B
电源体系具有CE认证
直流输入电压规模宽输出电压能够根据需要进行灵活调理
模块的工作温度规模宽，环境习惯能力强
无损伤热插拔，在线保护，便利快捷
沟通侧、直流侧、信号端全方位的防雷规划
告警接口选用干接点输出，简略通用，
占地面积小，体积小，节省机房面积和安装成本全正面操作，方便维护
满足欧盟RoHS标准和中国环保指令，EMC满足EN300386 Class B
电源系统具有CE认证
直流输入电压范围宽输出电压可以根据需要进行灵活调节
模块的工作温度范围宽，环境适应能力强
无损伤热插拔，在线维护，方便快捷
交流侧、直流侧、信号端全方位的防雷设计
告警接口采用干接点输出，简单通用，
