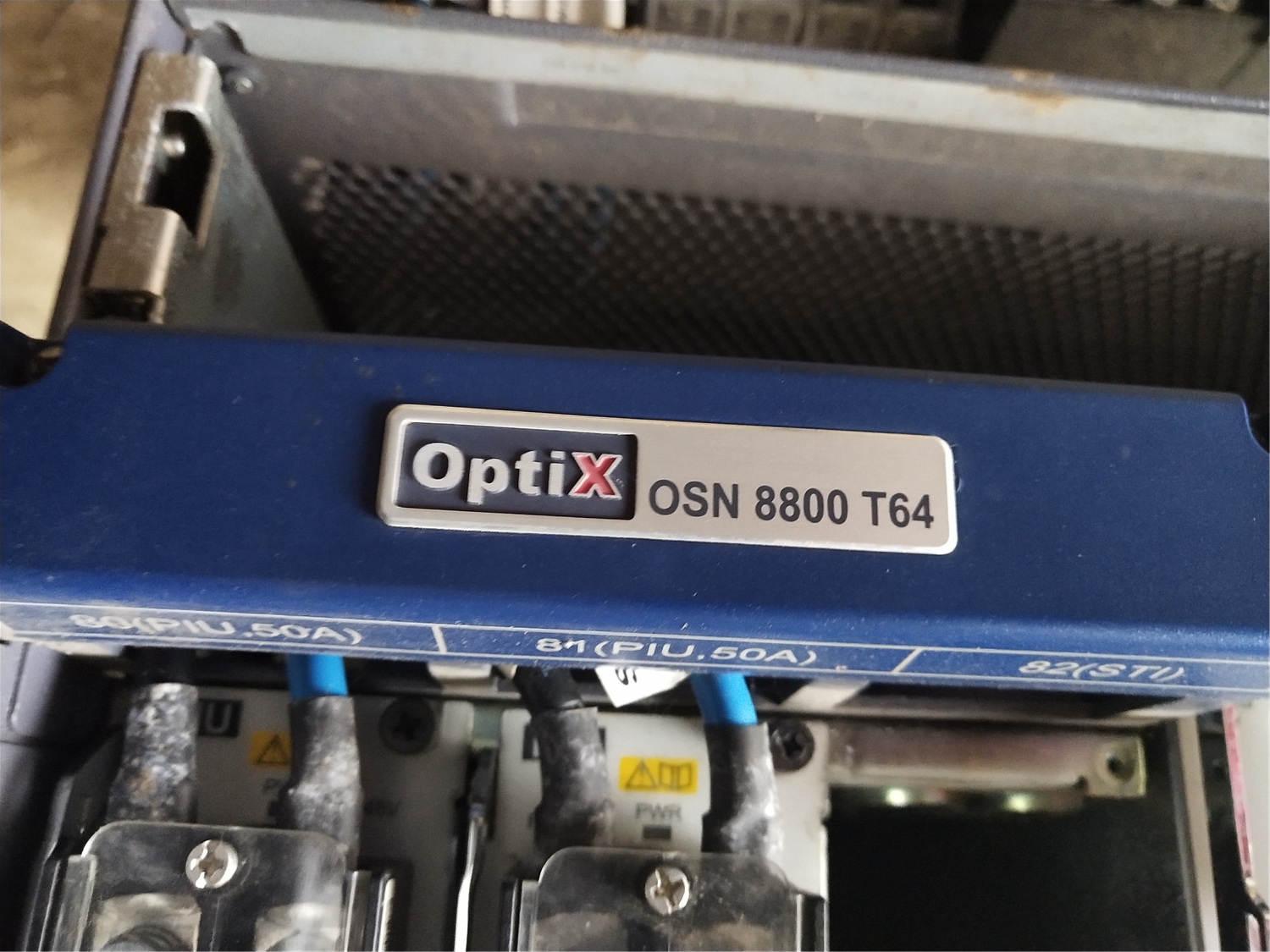

华为子架OptiX OSN 8800 T64 WDM波分设备
结构
OptiX OSN 8800 T64以子架为基本工作单位。子架采取独立直流供电。

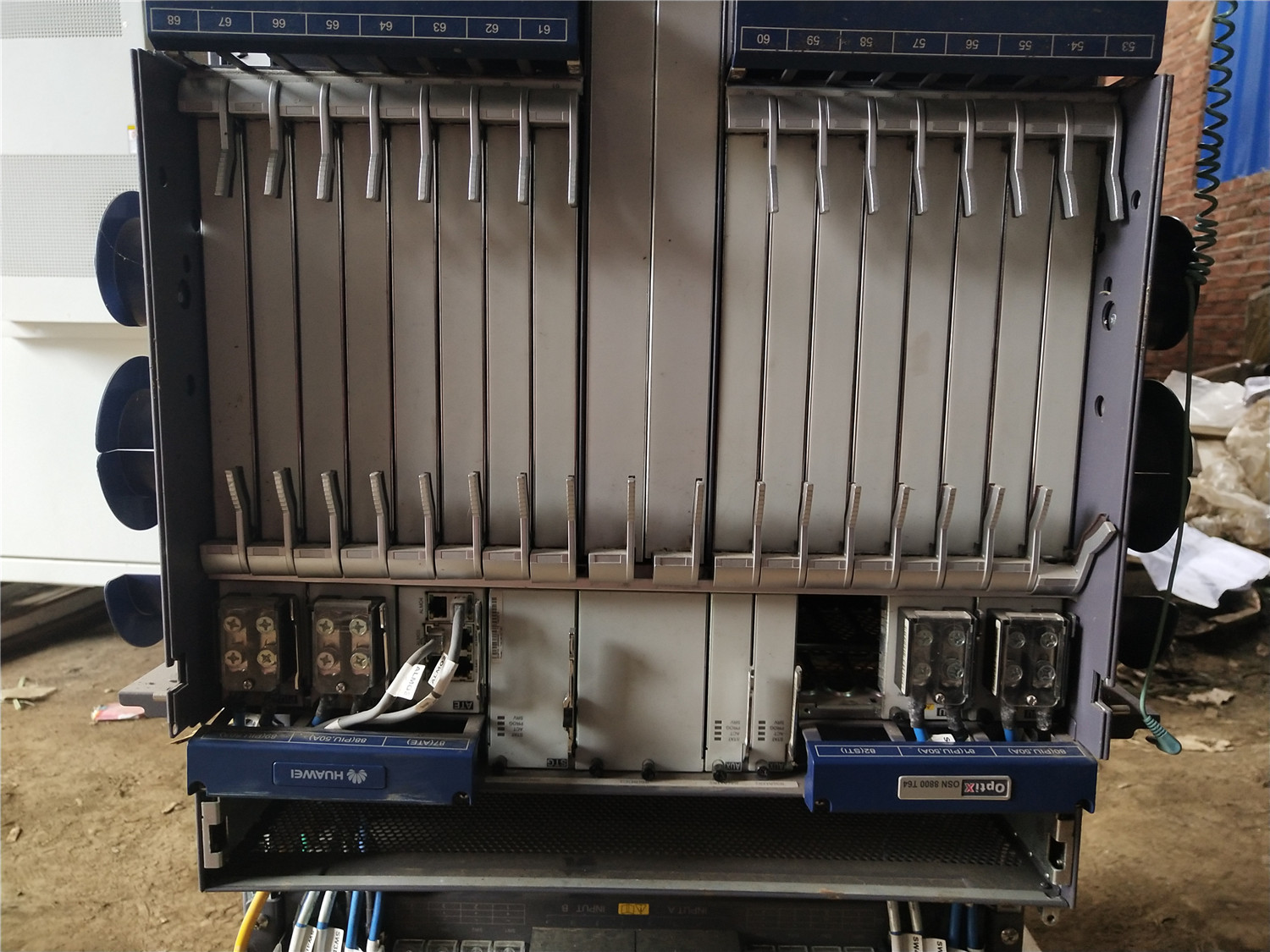

OptiX OSN 8800 T64子架结构如图1所示。
图1 OptiX OSN 8800 T64子架结构示意图
1、单板区
2、走纤槽
3、风机盒
4、防尘网
5、盘纤架
6、子架挂耳
说明：
子架正、反面的两则都有子架挂耳和盘纤架，反面子架挂耳和盘纤架需在子架安装到机柜中后再安装，图中仅以正面为例介绍。
有“Enhanced”丝印的子架为OptiX OSN 8800 T64增强子架；没有“Enhanced”丝印的子架为OptiX OSN 8800 T64通用子架。在网管上分别显示为“OSN8800 T64增强”和“OSN8800 T64标准”。
注意：
增强子架和通用子架不能互换使用。
单板区：所有单板均插放在此区，共有93槽位。
走纤槽：从单板拉手条上的光口引出的光纤跳线经过走纤区后进入机柜侧壁。
风机盒：OptiX OSN 8800 T64有上下四个风机盒分别装配3个大风扇，为子架提供通风散热功能。风机盒上有四个子架指示灯，指示子架运行状态。
防尘网：防止灰尘随空气流动进入子架，防尘网需要定期抽出清洗。
盘纤架：子架两侧有活动盘纤架，机柜内一个子架的光纤跳线在机柜侧面可通过盘纤架绕完多余部分后连接到另一个子架。
子架挂耳：用于将子架固定在机柜中。

槽位说明
OptiX OSN 8800 T64子架有93个槽位。
OptiX OSN 8800 T64子架槽位分布如图1所示。
图1 OptiX OSN 8800 T64子架槽位示意图
用于插放业务单板，具有交叉能力。
对偶槽位是指开销可以通过背板总线串通的一对槽位。
OptiX OSN 8800 T64通用子架的IU73、IU84槽位是预留槽位，IU72、IU83用于插放AUX。OptiX OSN 8800 T64增强子架的IU72、IU83用于插放主用AUX，IU73、IU84槽位用于插放备用AUX单板。
说明：
仅TN52AUX在增强子架上支持1+1保护。
IU77槽位是预留槽位。
IU9、IU43槽位固定用于插放集中交叉板。
OptiX OSN 8800 T64增强子架：TNK2UXCT或TNK4XCT。
OptiX OSN 8800 T64通用子架：TNK4XCT或TNK2XCT。
IU10、IU44槽位固定用于插放集中交叉板。
OptiX OSN 8800 T64增强子架：TNK2USXH、TNK4SXH或TNK4SXM。
OptiX OSN 8800 T64通用子架：TNK4SXH、TNK2SXH、TNK4SXM或TNK2SXM。
如下槽位用于插放1+1备份的单板。
单板
主用槽位和备用槽位
PIU
OptiX 8800 T64通用子架: IU69 & IU78、IU70 & IU79、IU80 & IU88、IU81 & IU89
OptiX 8800 T64增强子架: IU69 & IU89、IU70 & IU88、IU78 & IU81、IU79 & IU80
SCC
IU74 & IU85
STG
IU75 & IU86
SXM/SXH/USXH
IU10 & IU44
XCT/UXCT
IU9 & IU43
TN52AUX
OptiX 8800 T64增强子架: IU72 & IU73、IU83 & IU84

管理接口
OptiX OSN 8800 T64提供丰富的管理接口，如表1所示。
表1 管理接口
单板名称
面板
接口
指标
名称
类型
引脚定义
说明
TN51EFI2

NM_ETH1/ETH1/ETH2/ETH3：网络管理接口
RJ45
表2
表3
NM_ETH1功能：
通过网线与网管计算机的网口相连，实现网管系统对OptiX OSN 8800设备的管理。
通过网线与其他网元的NM_ETH1/NM_ETH2 网口相连，用于网元间通信。
ETH1～ETH3功能：
通过网线与其它子架的ETH1/ETH2/ETH3接口相连，实现主从子架间通信。
说明：
当系统采用子架间通信保护时，ETH3不能用作主从子架间通信接口。
通过网线与外置CRPC、ROP单板相连，实现子架与CRPC、ROP单板的通信。
详细信息请参考网络管理。
面板尺寸：50.8mm（宽）×220mm（深）×80mm（高）
重量：0.3kg
功耗：
典型功耗：13W
最大功耗b：15W
LAMP1～LAMP2：子架告警指示及级联接口
RJ45
表5
将子架内告警情况级联后输出到机柜并驱动机柜指示灯。
注意：
LAMP接口提供5V电源，只能用于连接机柜的告警指示灯。NM_ETH、ETH、ALMO、CLK等其它接口的RJ45网线不能插入LAMP接口，否则会导致EFI单板或客户的仪表、设备损坏。
对应线缆请参考机柜告警指示灯电缆。
TN51EFI1
NM_ETH2：网络管理接口
RJ45
表2
NM_ETH2与NM_ETH1功能完全相同。
面板尺寸：25.4mm（宽）×220mm（深）×80mm（高）
重量：0.2kg
功耗：
典型功耗：5W
最大功耗b：7W
SERIAL：管理串口
DB9
表4
提供串口网管的功能，支持X.25协议。
TN51ATE

ALMO1～ALMO4：开关量告警输出接口
RJ45
表6
表7
开关量告警输出通常通过输出接口和级联接口送到列头柜，也可以配置为其他输出，用来实现告警的集中显示。告警信号的输出通过单板内部继电器的断开与闭合实现，当继电器开关闭合时，在ALMO口测量的电阻值小于1欧姆，当继电器开关断开时，在ALMO口测量的电阻值为无穷大。
ALMO1和ALMO2引脚定义相同，为一对输出/级联接口；ALMO3和ALMO4引脚定义相同，为一对输出/级联接口。例如：当ALMO1用来输出告警信号时，ALMO2可以用作告警级联接口连接到另一个子架的ALMO1上。
OptiX OSN 8800提供8路开关量告警输出，前三路默认是：紧急告警、重要告警、次要告警，另外5路预留。告警输出可级联。
对应线缆请参考告警输出接口电缆。
面板尺寸：50.8mm（宽）×220mm（深）×80mm（高）
重量：0.2kg
功耗：
典型功耗：0.3W
最大功耗b：0.3W
ALMI1～ALMI2：开关量告警输入接口
RJ45
表8
表9
外部开关量输入功能主要是针对外部系统(如环境监测系统)的告警量需要远程监测时而设计的。提供8路告警输入，可配置这8路告警的级别，以便和外部系统一起实现外部告警远程监测功能。
对应线缆请参考告警输入接口电缆。
TN52STI

CLK1～CLK2：时钟信号输入输出接口
RJ45
表10
CLK1～CLK2为双向接口，可以同时实现信号的输入和输出。
TOD1～TOD2接口在同一时间只能实现信号的输入或输出。
对应线缆请参考时钟线缆。
面板尺寸：50.8mm（宽）×220mm（深）×80mm（高）
重量：0.3kg
功耗：
典型功耗：1.5W
最大功耗b：1.5W
TOD1～TOD2：时间信号输入输出接口
RJ45
表11
TNL1STI

CLK1～CLK2：时钟信号输入输出接口
RJ45
表10
与TN52STI的CLK1～CLK2接口作用相同。
面板尺寸：50.8mm（宽）×220mm（深）×80mm（高）
重量：0.4kg
功耗：
典型功耗：3W
最大功耗b：3W
TOD1～TOD2：时间信号输入输出接口
RJ45
表11
与TN52STI的TOD1～TOD2接口作用相同。
Phone：公务电话接口
RJ11
表12
-
