描述：OptiX RTN 980L是华为公司新开发的长距IP微波设备，可以实现大容量，长距离的无线传输。OptiX RTN 980L主要应用于长途骨干网或城域骨干网的微波传输

产品特点：RTN 980L长距微波传送解决方案分为分体式LH(Long Haul)和一体式LH，两种方案共用RFU和IDU；***多可以在一面天线支持16+0配置，RTN 980L提供10GE以太网接口，可直接参与10GE组环网，或做光纤补网应用；

OptiX RTN 980L是华为公司新开发的长距IP微波设备，可以实现大容量，长距离的无线传输。OptiX RTN 980L主要应用于长途骨干网或城域骨干网的微波传输。

ptiX RTN 980L支持单独传送或混合传送以太网业务和SDH/PDH业务。微波链路支持N+0（N≤14）配置和N+1（N≤11）配置。通过双网元级联，***多可以在一面天线支持16+0配置。OptiX RTN 980L适用于以下场景：

· 大容量的长距离干线传输。

· 大容量微波环网。

· 移动承载网的汇聚回传。

OptiX RTN 980L支持链型组网和环形组网，并且可以直接通过空口汇聚其他RTN短距微波设备传送的业务。

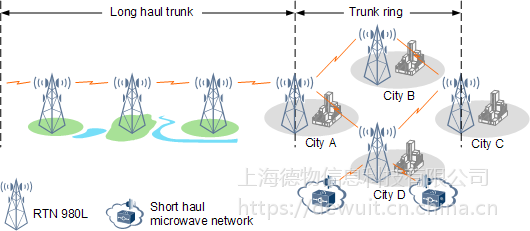

图1 OptiX RTN 980L长距微波传送解决方案

设备组成

OptiX RTN 980L Long Haul系统基于强大的TDM/Hybrid/Packet一体化的IDU 980L平台、高性能高功率RFU及灵活扩展Branching Unit构建。

概述

OptiX RTN 980L提供分体式安装方案。

· IDU 980L与每个RFU之间通过一根中频电缆相连。

· RFU直接扣装在Branching unit上。

· Branching unit通过软波导与天线连接。当采用SD分集配置时，Branching unit通过椭圆波导或者射频电缆与分集天线连接。

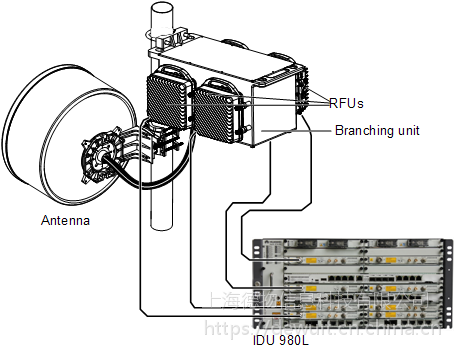

图2 OptiX RTN 980L Long Haul系统
