室外落地式防水配线柜 户外机柜图文详解

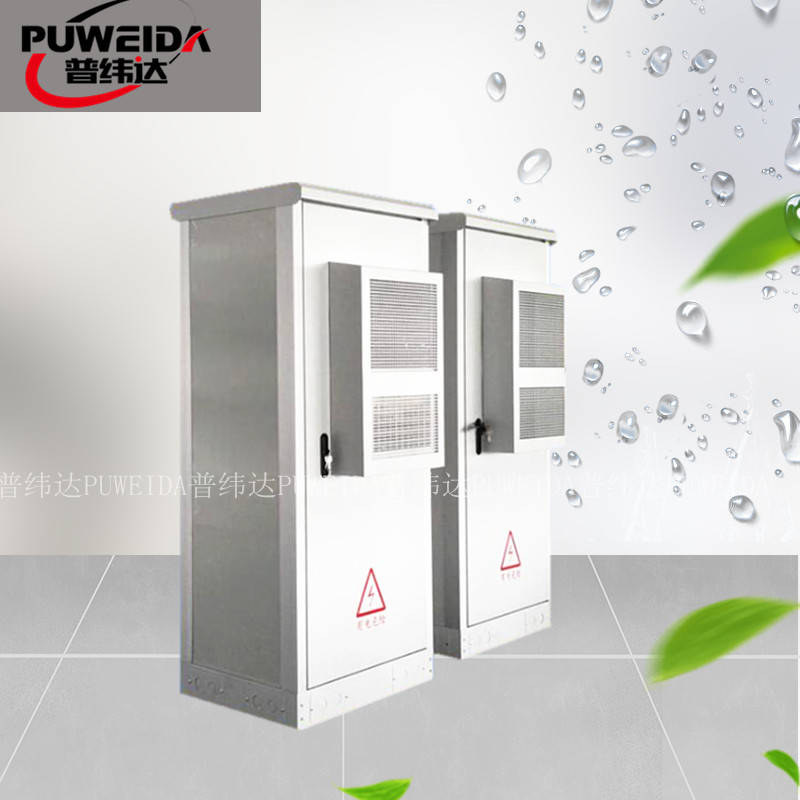

户外一体柜广泛应用于通信、广电、监测站、电力、能源、交通、安防、功放、投影、室外落地式防水配线柜 户外机柜图文详解灯光控制等行业，由外箱体、内部钣金件、工业空调、配电单元、开关电源、UPS、后备电池等附件组成，采用金属立柱框架式三明治结构，整体材质采用冷轧/镀锌/不锈钢板材+EPS/PU夹芯板或者不同厚度的PEF隔热棉。机柜整体恒温，且防盗、防水、防尘、防晒、防腐蚀，可满足室外恶劣环境使用。根据应用行业及场景不同，我司户外一体化机柜可分为单舱体、双舱体、多舱体及美化机柜。

编辑

编辑

编辑

编辑

编辑

按照使用的功能，通信基站户外一体化机柜一般可划分为动力柜（用于安装电源、蓄电池的一体化机柜）、设备柜（设备舱，用于安装电源及蓄电池以外的其它设备的机柜或机舱）、电池柜（电池舱，用于安装蓄电池的机柜或机舱）、电源柜（用于安装电源及配电单元的机柜或机舱）。

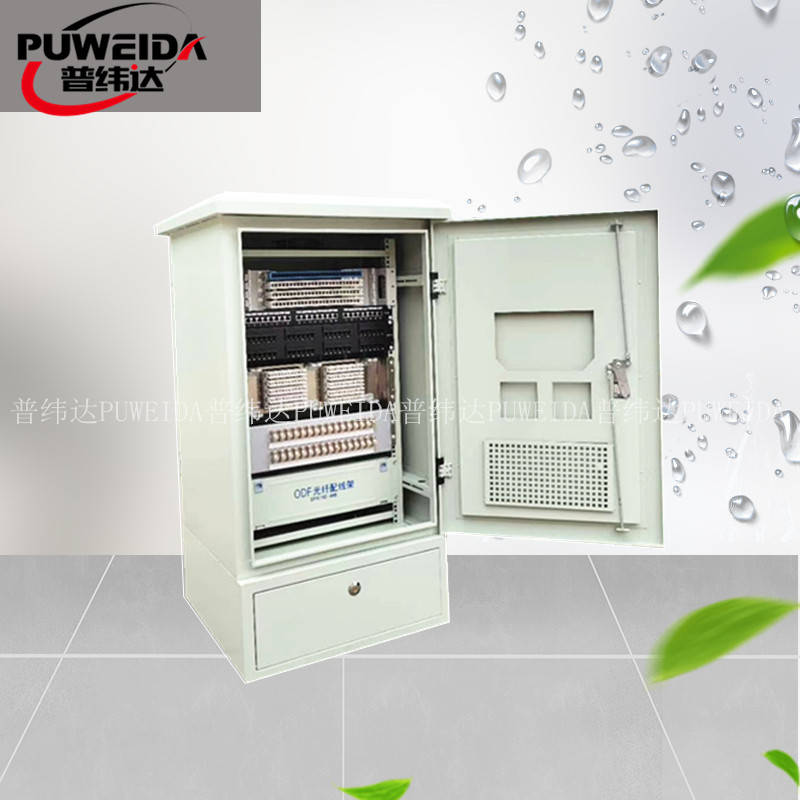

每种高度规格包含四种基本功能柜：电源柜、动力柜、设备柜、电池柜。动力柜用于安装电源与蓄电池；设备柜用于安装通信设备、配线设备(DDF、ODF)及其它备件/附件，不同柜体根据内装设备的不同彼此独立控温；电池柜用于安装蓄电池；电源柜用于安装电源和通信设备；

编辑

编辑

编辑

编辑

编辑

编辑

编辑

户外一体化机柜动力柜：动力柜内部分为电源仓和电池仓，分别安装电源设备和电池；电源仓包含电源设备，电池仓提供电池安装的托盘和空间；电源设备的电源容量满配为120A- 600A不等，整流模块按需配置；电源仓支持19英寸（IEC297）,21英寸（ETSI）标准机架（19和21英寸机架可调），并支持符合机柜内尺寸 安装空间要求的其它各种设备的安装；电源仓内满足根据用户要求配置移动油机接口（选配），油机发电时可单独控制是否给电池充电；内高为1.8米的电池仓可 支持至少2组150AH胶体蓄电池（非铁锂电池）的安装，内高为1.4米的电池仓可支持2组150AH胶体蓄电池（非铁锂电池）的安装。

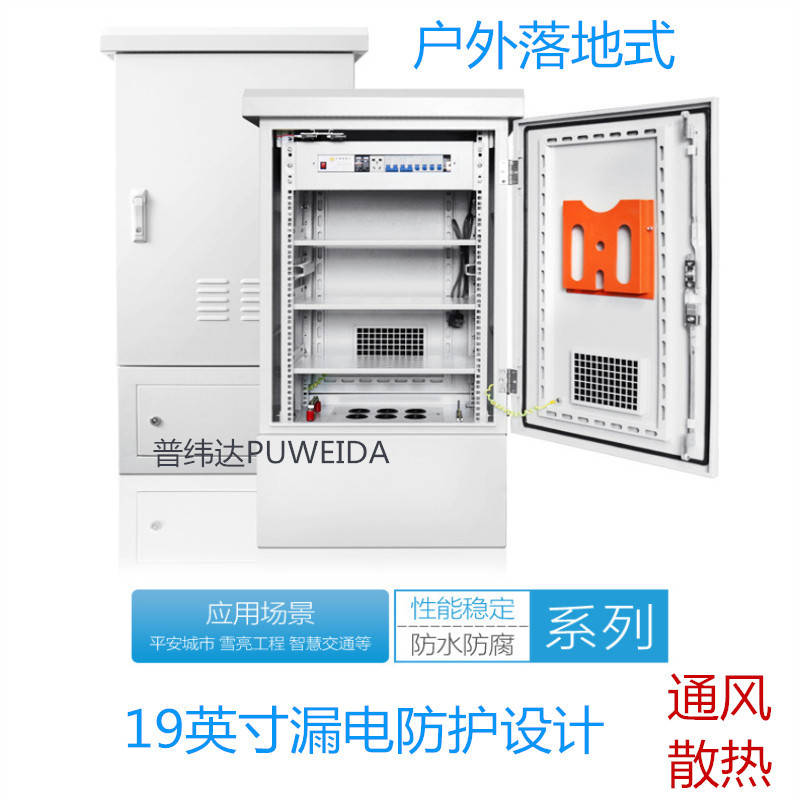

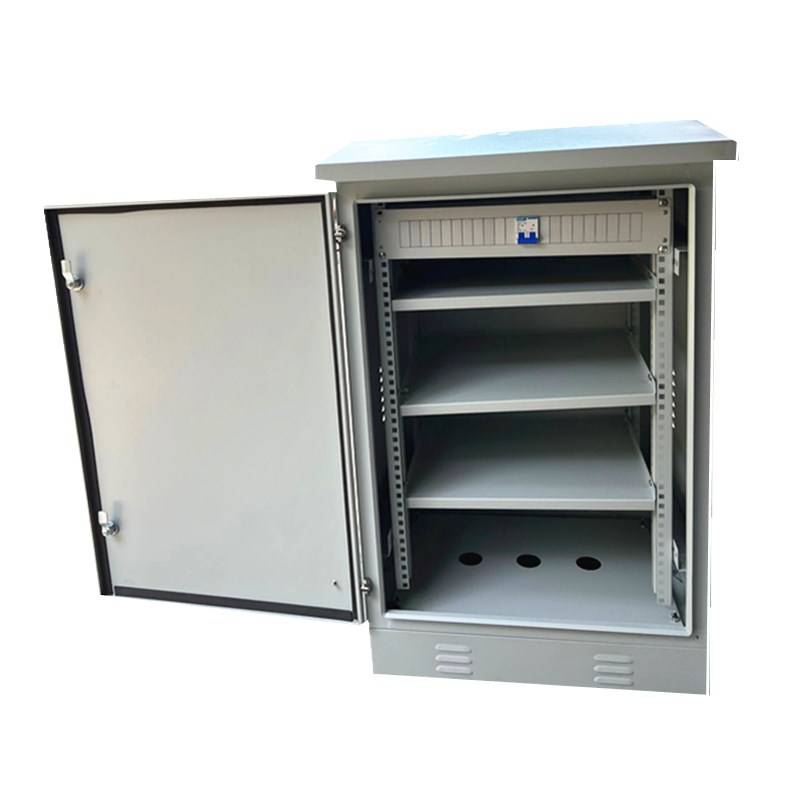

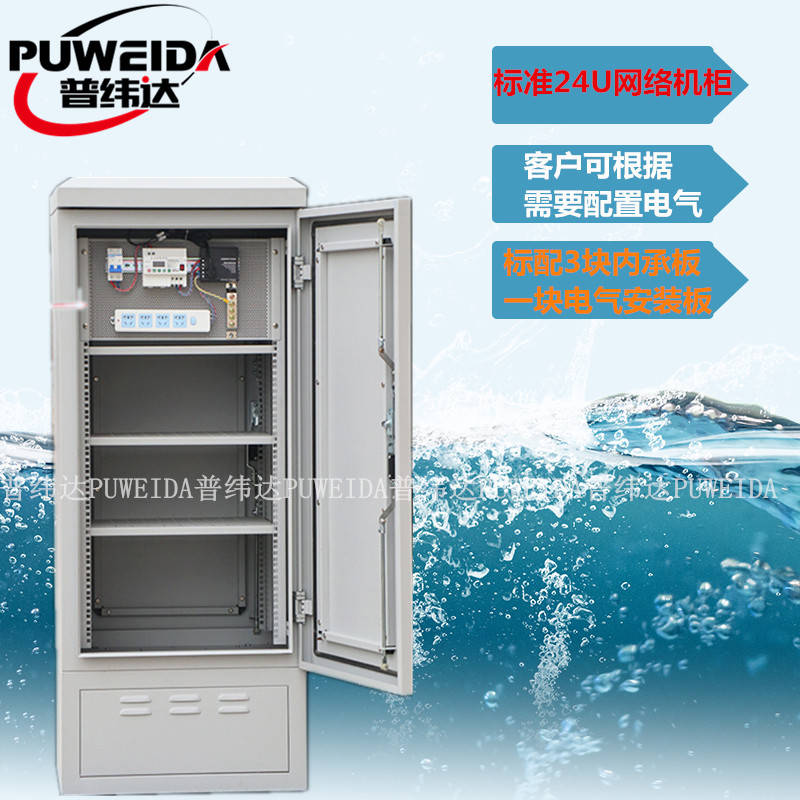

户外一体化机柜设备柜：设备柜支持19英寸（IEC297）,21英寸（ETSI）标准机架（19和21英寸机架可调），以及支持符合机柜内尺寸安装空间要求的其它各种设备的安装；设备柜内安装有交流直流配电单元以及动力环境监控系统（选配）；

户外一体化机柜电池柜： 当柜体规格内高为1800mm时，可安装四组150AH蓄电池（非铁锂电池）（选配）；当柜体规格内高为1400mm时，可安装三组150AH蓄电池（非 铁锂电池）；电池柜具备排氢装置；电池柜内设置可供蓄电池抗震加固用的托盘、护栏（四面及顶部）及钢立柱，护栏上应在适当位置预留安装加固孔，钢立柱应在 每1U距离上预留1个安装加固孔；
