华为机架式UPS电源UPS2000-G-10KRTL高频机架式电源10kva

UPS2000-A系列基于在线式双变换技术，是小容量场景的理想供电解决方案，可各类电网问题。支持塔式安装，标机内置电池

可靠

超宽电压输入范围，有效减少转电池次数，延长电池寿命;在线式双变换技术，为客户提供稳定可靠的供电

效率可达90%，降低能源损耗，绿色节能;超小体积，比传统UPS系统大幅节省空间

简单

LCD显示，友好人机界面，实时监控，操作便捷;标机内置电池，方便易用;提供邮件告警、短信报警等多种报警上报方式;NetECO网管系统轻松实现集中远程管理

技术规格

参数

UPS2000-A-1 KVA UPS2000-A-2 KVA UPS2000-A-3 KVA

额定容量(kVA/kW) 1kVA/0.8kW

2kVA/1.6kW3KVA/2.4kW

输入输出制式

额定电压

L+N+PE

220/230/240Vac

标机24Vdc

48Vdc

72Vdc

电池电压

长机36Vdc

96Vdc

过载能力

输出功率因数

110%过载10分钟后转旁路 130%过载1分钟后转旁路150%过载3秒后转旁路

0.8

UPS2000-A系列基于在线双变换技术,可全面消除各种电力故障的影响,有效保护负载不间断运行。系统效率高达96%,节约用户运行电费。高功率密度设计有效降低体积,更加节约空间,是供电保障场暴的 选择,功能特点

智能控制,安全运行

的DSP 控制技术,数据处理 迅速,具备快速的故障自我诊断和处理能力,自我保护功能完善,可靠性更高完善的网络监控方案,实现UPS运行维护的智能简化管理,提高系统的可靠性超宽的电压输入范围,能适应不同使用环境的电压范围,轻松应对恶劣用电环境。MMBM电池管理,有效延长电池的使用寿命,减少电池的维护。可支持输入零火线侦测功能,避免零火线反接发生火灾,保障人员财产安全。节能高效,绿色环保

输入功率因数>0.8,输入电流谐波

华为UPS电源是将蓄电池(多为铅酸免维护蓄电池)与主机相连接,通过主机逆变器等模块电路将直流电转换成市电的系统设备,它主要用于给单台计算机、计算机网络系统或其他电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。华为UPS电源发展特点:1、UPS采用模块化在线并机扩容功能。目前多数大功率段的UPS均已经具备几余并机功能,UPS内部多模块几余并联运行、甚至多台UPS组成的系统几余运行技术,在并联运行中,当单一模块或单机发生故障时,其功能则自动转由几余单元承担,提高了UPS供电系统的可靠性;2、高可靠性:提高UPS自身能效,优化负载效率曲线,降低输入电流谐波,提高功率因数;

3、UPS的数字化、智能化;

4、UPS的绿色、节能、环保:节能环保已,成为UPS产品技术创新的原则,对UPS而言,输入功率因数的高低表明其吸收电网有功功率的能力及对电网影响的程度。

型号

额定容量

输入输出制式

额定电压

电池电压

UPS2000-G-1kVA

1kVA/0.8kW

单进单出

UPS2000-G-3kVA

3kVA/2.4kW

单进单出/三进单出

L-N: 220/230/240VAC

24VDC(标机)36VDC(长机)72VDC(标机)96VDC(长机)

·110%过载10min后转旁路

UPS2000-G-6kVA

6kVA/5.4kW

单进单出/三进单出/三进三出

192-240VDC

·125%过载5min后转旁路

UPS2000-G-10KVA UPS2000-G-15KVA/20KVA

10kVA/9kW

15kVA/13.5kW: 20kVA/18kW

+(384-480)VDC

过载能力

输出功率因数

效率

噪章

高x宽x深(mm)

通讯功能

130%过载1min后转旁路

0.8

88%

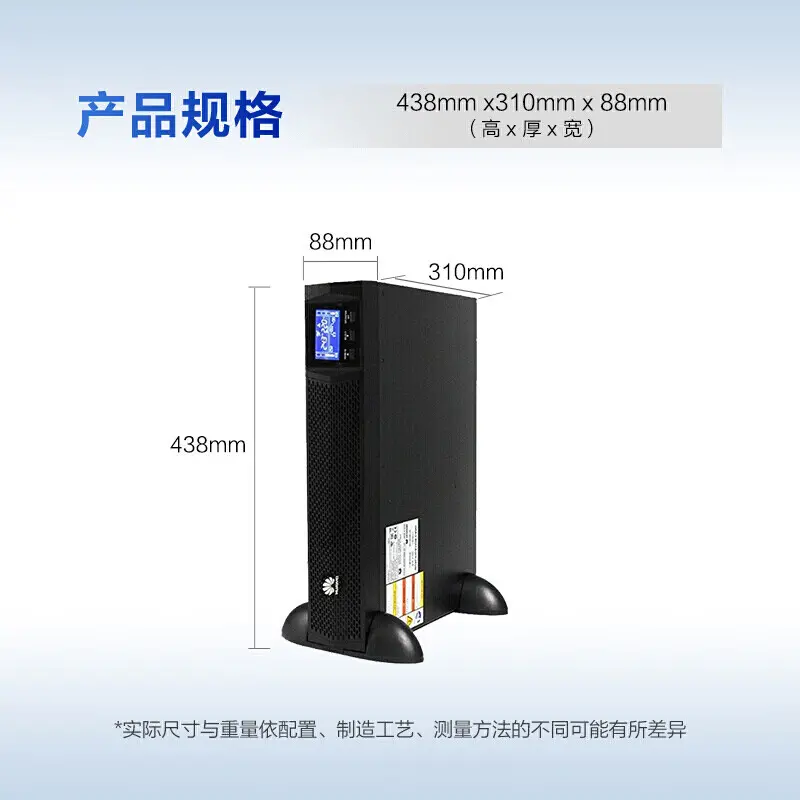

88x438x310

90%

88x438x630(标机)88x438x410(长机)

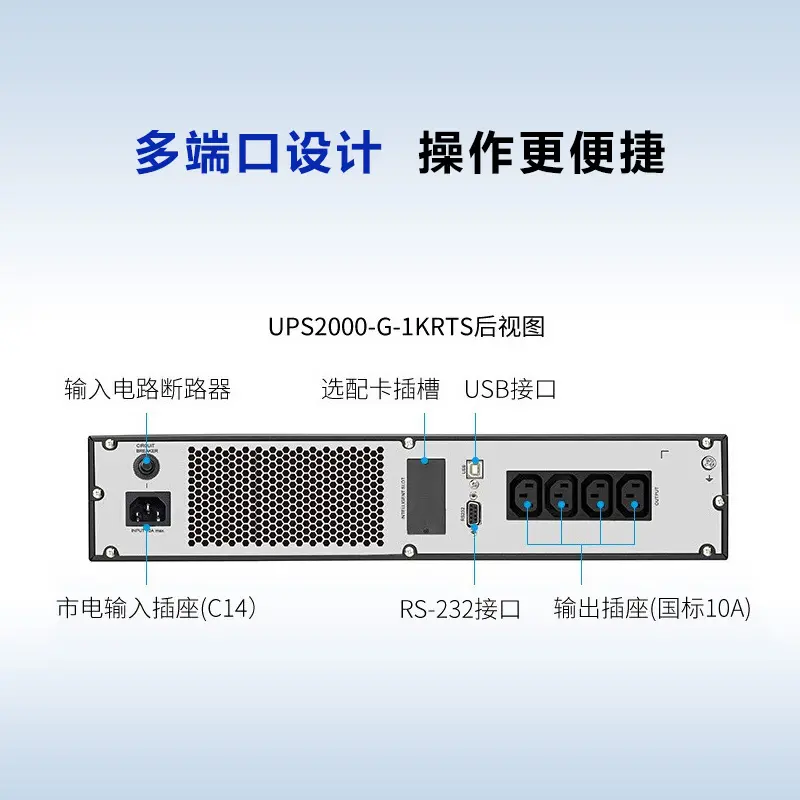

USB，RS232(可选RS485，SNMP和干接点)

150%过载1min后转旁路

0.9

94%

94.5%

86x430x615

USB(可选RS485，SNMP和干接点)

95%

130x430x757

输入输出参数

输入电压范围AC 80-280V(80VAC带40%负载，176VAC以上带满载)V输入频率范围40-70HzHZ

输出电压范围AC 220/230/240V

输出频率范围市电模式时，UPS输出频率跟踪输入频率，50/60Hz+6Hz;电池模式50/60Hz±0.05%Hz输出功因0.9

其它输入参数RS485，USB，SNMP，干接点，需要外大容量电池包，提供，长时间备电时间的机型其它输出参数效率:94.5%

通信和管理

过载能力市电模式:105-125%，5min;125-150%，1min;>150%，0.1s电池模式:105-125%，10s:125-150%，1s;2150%，0.1s旁路模式:150%，0.1sECO模式:同旁路过载能力

1.5kA防雷设计，有效降低雷击失效率

2.输入电压范围可达80-280vac，输入频率可在40-70Hz内波动，适用于极端电网

3.母线电容、风扇、电池等关键部件失效提前预警，消除潜在故障

4.过载能力强，在125%负载时5min后转旁路;在150%负载时1min后转旁路

高效节能 Saving

在线模式下，10kVA效率达94.5%以上，业界首批能源之星认证1.

2、输入功率因数高达0.99 以上，节约配电投资

3.在市电较好地区可使能EC0功能，提高效率，节约能源

柔性智能 Smart

1:支持RS485，SHT，USB，干接点等多种通讯方式

2:支持通过一块监控卡对一套并机系统进行监控

3.智能均浮充管理、温度补偿、智能休眠等技术可延长电池寿命达50%

4.黑匣子功能，便于故障分析

简易灵活 Simple

1.自适应并机功能，支持四台并机

2、10kVA支持16~20节电池灵活配置，更易维护

3.兼容机架/塔式安装

4.标ICD，支持多种语言，且可随安装方式不同而旋转，界面友好

今可以对负载进行分级下电保护，给客户重要负载提高更长时间和更可靠的保护

主机:

UPS2000-G-10kVA:输出功率9kw/10kVA，根据负载功耗及冗余要求选择并机数目

蓄电池:

根据负载功率及备电时间选择备电方案

选配件:

通讯卡

1.干接点卡:可选配干接点卡，直接通过I/0信号对UPS的状态进行监控

2.SMT卡:可选配SHT卡，便于UPS实现组网监控

3.Modbus卡:可选西odbus，插入到UPS主机的选配卡插槽，便于UPS实现组网监控电池包

标准电池包:提供标准后备时间(约5min-30min)

配电选件

1.PDU:通过这个选配件可以实现输入输出功率流控制和保护，扩展输出插座，实现在线维护等功能2.STS(16A):可以为重要负载在两路电源之间做有间断切换

隔离变压器:为有特殊安全要求，或者有电压转换要求的客户而开发的

3.

其他选件

电池温度传感器:电池温度传感器用于检测电池温度

1.

2.温湿度传感器:可用于检测UFPS主机环境湿度以及温度

导轨组件:主机用作机架式时配合使用3.

输出制式

输出电压

输出频率

输出波形

系统效率

过载能力

单相三线

220/230/240Vac+1%6

同步状态，跟踪旁路输入(正常模式)，50/60±0.1Hz(电池模式)

正弦波，THDv

94.5%

125%负载5min后转旁路

150%负载1min后转旁路

环境

工作温度

储存温度

相对湿度

09C-40℃C

-40°C-70°C

0%-95%(无冷凝)

工作海拔高度1000m

噪音

基他

尺寸(高*宽*深)86x430x585mm

重量

通讯功能

认证

1 6kg

RS485、USB、SNMP、干接点等

COC节能认证、泰尔、CE、CB、抗震检测、ROHS&REACH&WEEE等
