MTS9000A智能配电单元E-fuse主要实现智能配电功能，提供智能容量配置，远端上下电及过流、短路保护

功能，并对电源输出状态监控及指示；提供基于RS485串口通信及故障告警上报功能。E-fuse使得站点的配

电管理更加方便、高效。其主要功能如下：

l 全面防护：防过压/欠压、防过流/欠流、防反接

l 支持热插拔

l 支持容量远程编程

l 支持远程电流测量

l 支持远程上下电操作

客户收益

l 全面保护，高可靠性

l 远程可控可编程，易于管理

l 负载功耗可视、上下电可管理，节能高效

主要参数

部件

智能配电单元

参数

尺寸  442mm*42mm*300mm(W*H*D)

配电  10 路，大20A/route (5,10,15,20A可设定)

SPD  差模: 10kA，共模：20kA；8/20μs

工作电压  40~60VDC

大电流  100A

MTS9000A 站点能效管理

SIEE=E L+E F +E G +E R

通常无线基站的能耗在整网中会占据40%至60%的比

例，无线基站的能效水平提升对全能耗成本控制意

义重大。华为MTS9000A支持对站点能效进行测量并

提供改进性建议，帮助客户降低运维成本。

散热设备消耗

热耗

监控单元功耗

其他

E L :  通信主设备消耗的能量

E R  E G  E F

站点能效定义

无线基站

45%-60%

传送网、中心机房、

及其他

40%-55%

站点能效管理方案

站点能效（SIEE）简介

(SIEE: Site Infrastructure Energy Efficiency)

华为新一代通信能源解决方案MTS9000A支持交流输入、太阳能输入电量统计，并支持对直流配电侧主设备用电量

的独立统计，基于实时采集的运行参数，控制器计算站点实时能效水平，并将结果上报网管系统（NetEco）。网管

系统可将站点能效数据按不同纬度进行统计显示，实现站点能效水平的统计分析以及提供管理改进辅助。从而为全

网能效水平提升提供度量工具。

AC/DC

控制器

太阳能

交流检

测单元

电池

基站设备

照明、制冷及其他

E AC

E SOLAR

E L

E B

（选配）

网管系统

客户价值

l 站点能效可视

华为MTS9000A内置测量功能，对能源系统的能量输

入和输出进行测量，并上传至NetEco，NetEco可以

根据客户自定义要求对单站及全能效进行统计分析。

l 站点能效可改进

基于站点能效报告以及解决方案分析，华为能够为客

户提供丰富且行之有效的能源方案改进建议以达到降

低全能耗的目的，例如：采用更高效的整流模块，

机柜热分析及风道设计，配置方案优化等内容。

站点能效分级

关键部件

交流检测单元

指标  参数

交流检测单元

工作电压  36-72 V DC

工作电流  <100mA

检测电压范围  90-300VAC (±3V)

检测电流范围  0 -75A (±1A)

尺寸  200mm*100mm*43.2mm (宽*深*高)

工作电压  -20 ~ 65˚C

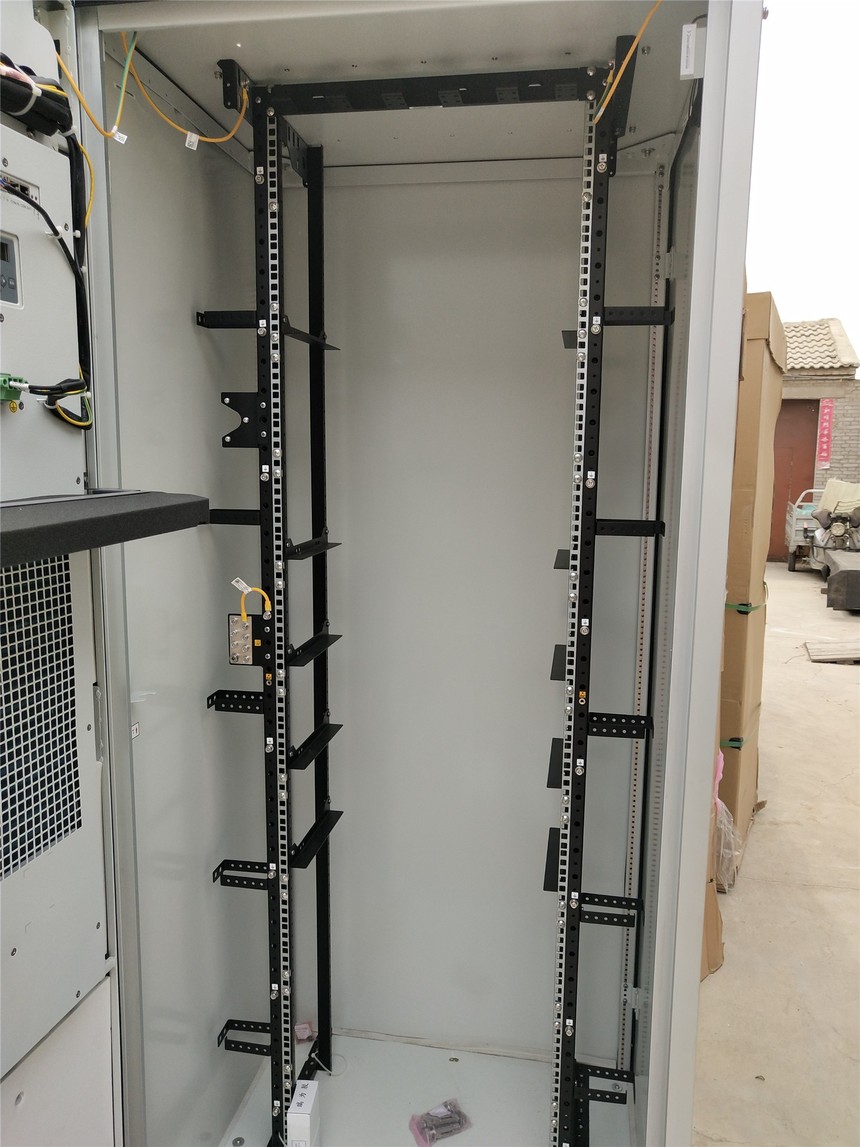

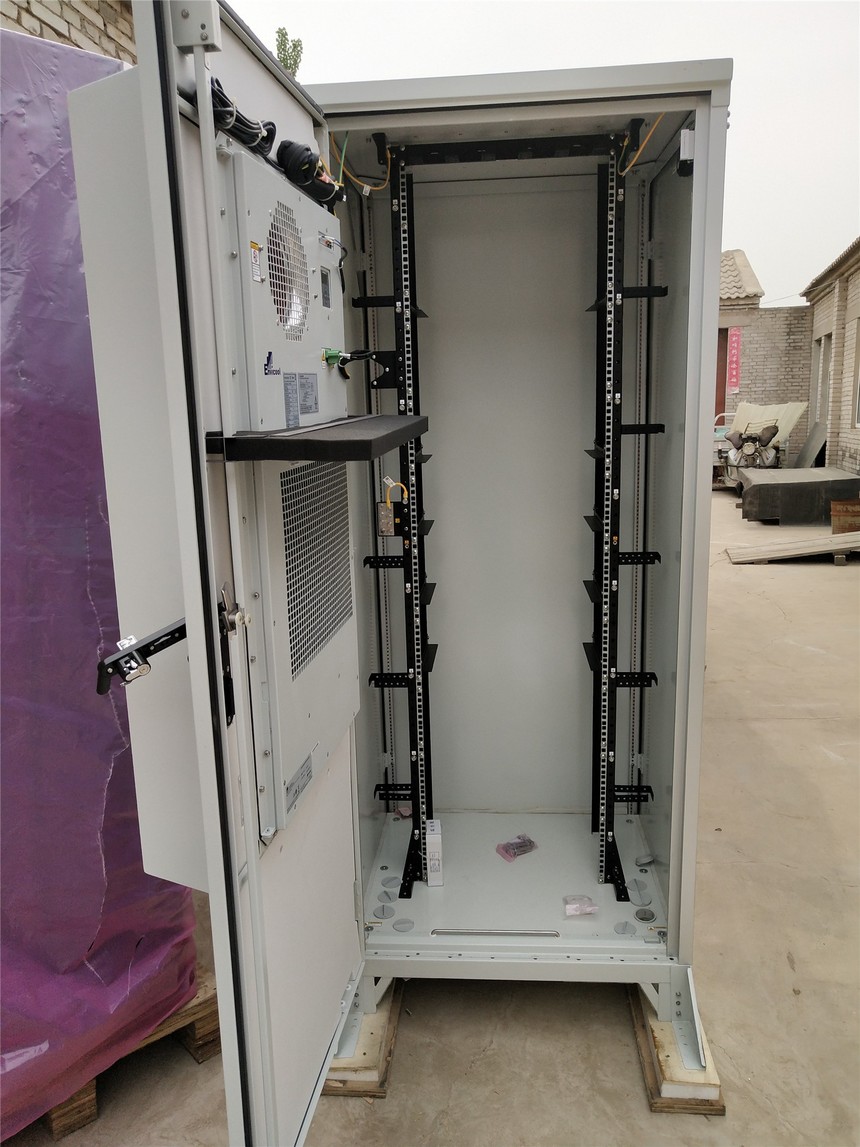

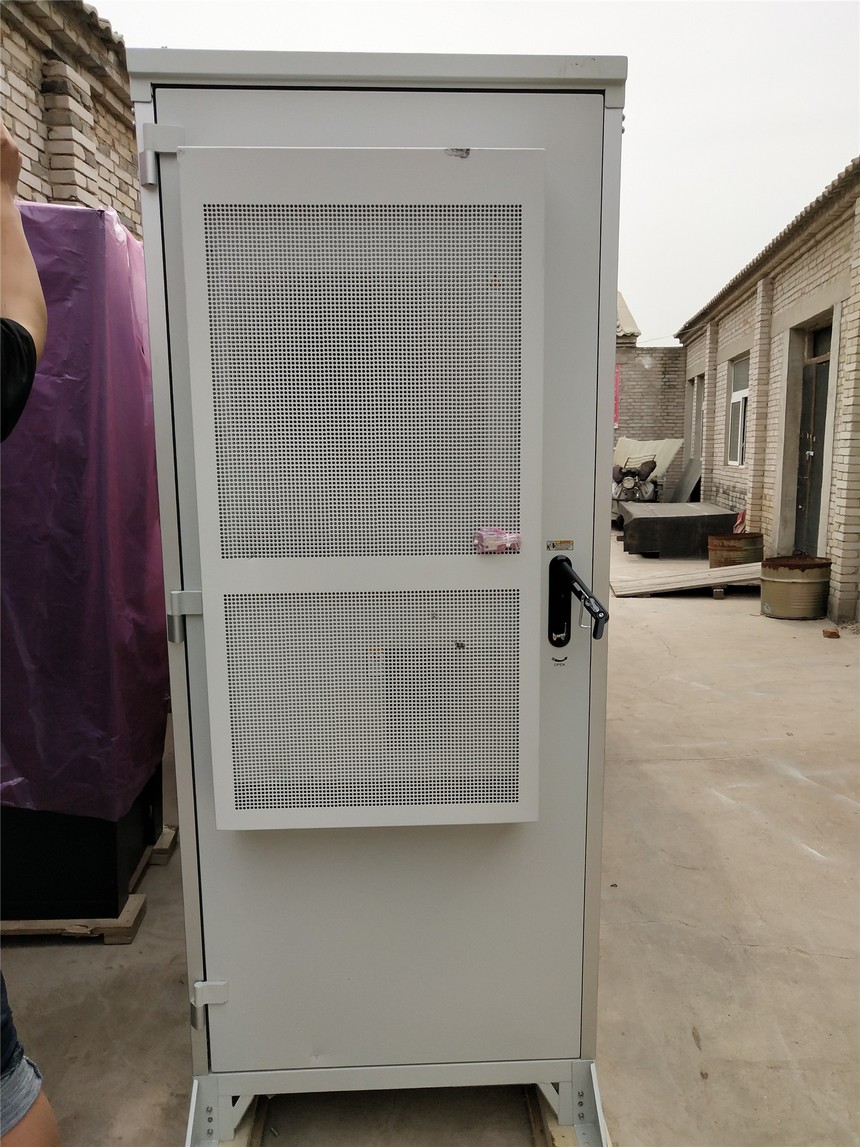

优势：

搞防护等级：设备舱IP55,电池仓IP44

搞笑整流模块：效率-百分之96

整流模块工作环境温度范围高达：-百分之40+百分之75

电源模块支持无陨热插拔，安装维护便利

门置温控系统，维护，清晰，更换便利

放到能力强：内效链，内嵌门，门锁带锁盖，支持外挂锁

电池智能管理，延长电池使用寿命

支持蓄电池防反接功能，降低施工时系统风险

支持远程管理功能，降低客户运行成本

规格：

尺寸：650*650*1600  不含底座.

重量：120kg不含整流模块及电池

制冷方式：设备舱，热交换85W/K

         电池仓，直通风

安装方式：落地安装，楼顶安装，靠墙安装

走线方式：机柜底部，下进线，下出线

维护方式：前后操作，前后维护

噪生等级：满足GR487要求，噪声声压-65dBA@1.5m

保护等级：设备舱：IPSS,电池仓：IP44

电池空间：16U 2*150ah

用户空间：9U

MTBF：200.000hours

输入模式：三相兼容单相

输入电压：85VAC-300VAC额定220VAC

输入频率：45-66Hz，额定值：50Hz/60Hz

输入方式：1*60A/3P空开

交流防雷：20KA/40KA

维护插座：万维护插座

坏哭晕上个月才更有：1*16A/11P,16A/1P（维护插座）

输出电压：42-58VSC，额定值：53.5VDC

做大容量：12KW 4*3000W

电池支路：2*63A/2P MCB

一次下点支路：2*63A2P MCB

二次下电支路：2*16A MCB

直流防雷：10KA/20KA,8/20us
