华为 TP483000D TPA38631B-N20B1 直流柜整流柜 交流电源柜 分立式机房电源系统

                                        华为 TP483000D TPA38631B-N20B1 直流柜整流柜 交流电源柜 分立式机房电源系统
华为TP483000D 是华为公司推出的业界款全数字化高效大电源系统。该系统采用1U 100A高效模块，整流柜单柜容量可达3000A，系统大容量可扩展至24 000A，具有高可靠性、高效率、高容量、高功率密度、低噪环保、方便维护等特点。


特性
● 高可靠性：整流模块MTBF大于54万小时，系统MTBF大于50万小时
●电源系统满足CE标准，整流模块满足UL、CE、TUV标准
●超强电网适应能力，电压输入范围宽至260Vac～530Vac（线电压）
●整流模块效率达到96%以上，节能显著l 超大容量，并柜系统容量大可达24 000A
●超高功率密度，模块功率密度可达25.4W/inch3, 远超业界平均水平l 全CAN通信，系统响应速度快
●支持华为NetEco和第三方网管系统，远程管理和升级，节省运维成本
●组网方式灵活，支持IP、RS485/232等组网方式与丰富的智能设备接口，匹配机房管理演进
系统构成
■ 监控单元（SMU05A）
■ 100A高效整流模块（R48100G1）
■ 交流配电柜（TPA38401B-N20B1、TPA38631BN20B1）
■ 整流柜（TPR48202B-N20C3、TPR48302B- N20C3
■ 直流配电柜（ TPD48202B-N20B1、TPD48302BN20B1）系统构成

应用场景
无线网络核心机房，固网核心机房，大型汇聚站点企业通信网络核心机房，数据中心
华为分立式机房电源系统TP483000D，华为配电柜，华为交流配电柜，华为直流配电柜
华为分立式机房电源系统TP483000D，华为配电柜，华为交流配电柜，华为直流配电柜

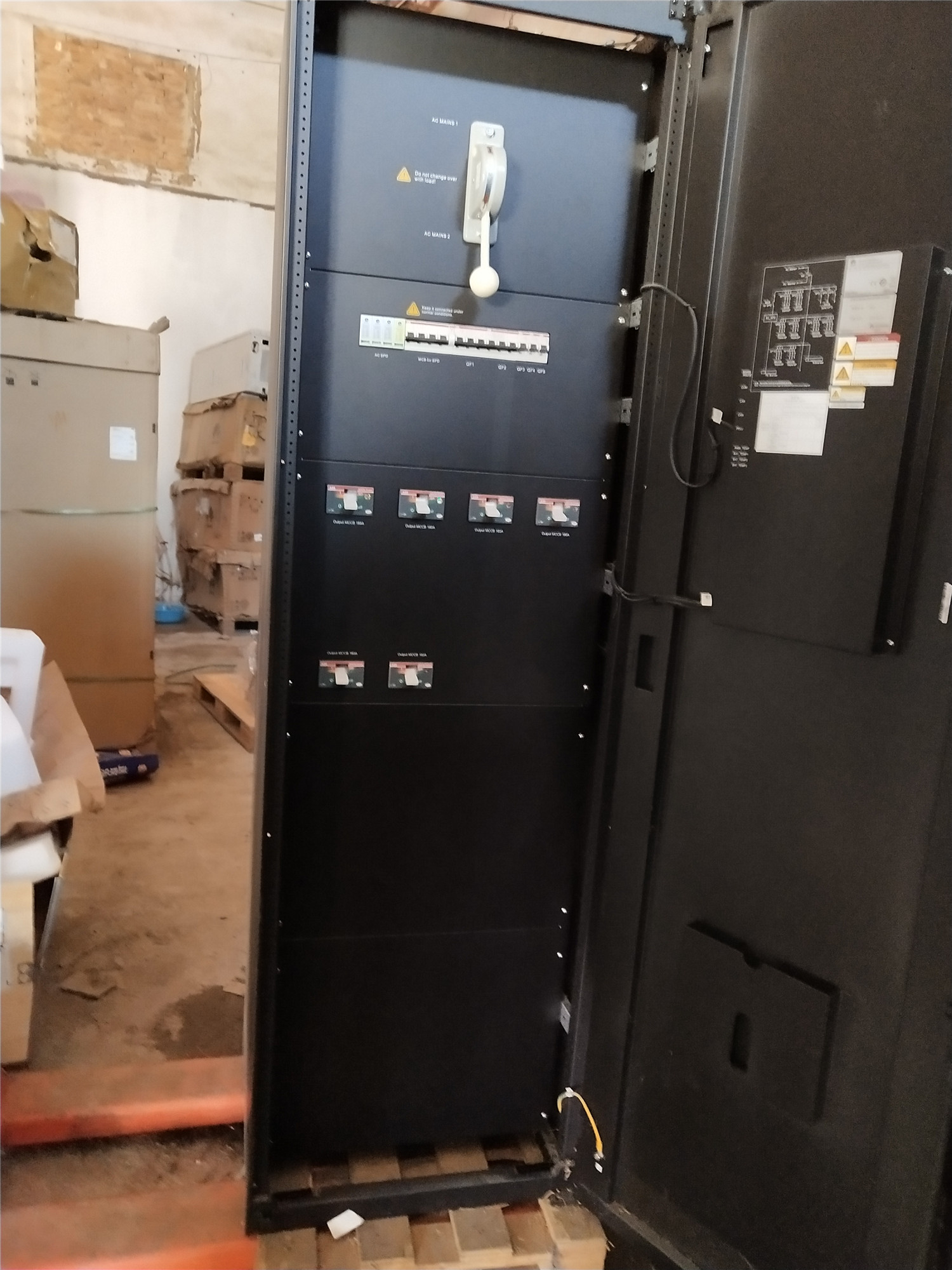

交流配电柜
■ 配置灵活，交流输入兼容MCCB/刀闸/ATS，交流输出兼容MCCB/MCB
■ 自带独立的配电检测单元，可对输入过欠压、频率异常、输出空开异常、防雷器故障告
■ 交流柜支持8柜并机l 内置交流防雷，安全可靠
■ 内置空开设计，安全性能高，外形美观
■ 上下自由出线，全正面操作，方便灵活
■ 采用国际高品质空开
■ 可选配应急照明，方便维护
华为分立式机房电源系统TP483000D，华为配电柜，华为交流配电柜，华为直流配电柜

整流柜
■ 单柜输出高达3000A，容量大
■ 支持8柜并机至24,000A，匹配网络长期演进
■ 整流柜功率密度高达500kW/m2，占地小远超业界平均水平
■ 每个整流模块配备独立空开
■ 内置空开设计，安全性能高，美观大方
■ 采用国际高品质空开
华为分立式机房电源系统TP483000D，华为配电柜，华为交流配电柜，华为直流配电柜
直流配电柜
■ 关键负载电流检测，过流预警
■ 自带独立的配电检测单元，可提供输出过欠压、电池充电过流、负载熔丝断以及电池熔丝断告警
■ 直流柜支持14柜并机
■ 正负母排间的距离宽至400mm，有效避免短路风险
■ 中部并机，方便维护，减少损耗
