华为 OptiX OSN1500 光端机智能光传输设备

OptiX OSN1500光端机（简称OSN1500）是华为技术有限公司开发的新一代智能光传输设备。采用“统一交换”架构，即可做为分组设备和TDM（Time Division Multiplexing）设备使用。华为OSN1500传输设备实现了在同一个平台上高效地传送语音、数据、存储网和视频业务。

产品介绍

OSN1500智能光传输设备是基于SDH的多业务传送平台，拥有SDH的保护恢复能力和OAM能力，支持PDH、SDH、Ethernet、ATM、PCM等多种业务的接入与传送。同时引入智能特性控制平面，优化资源配置，降低建网成本，提高网络生存性，被广泛应用于电力、交通、能源等行业，为客户提供高可靠、低时延的光传送解决方案。

产品特性

OSN1500设备采用“统一交换”架构，实现对分组业务和TDM业务的统一调度，构建灵活的应用模式：纯分组模式、纯TDM模式和混合模式（分组+TDM）。三种模式间可通过业务板级扩展，实现平滑转换，从而始终以最适合模式满足运营商业务和网络的发展诉求，方便运营商跟随技术发展和产业链成熟度进行分步式平滑投资。

基于“统一交换”架构，OSN1500设备采用分组传送技术，实现对数据业务的高效统计复用，有效降低每bit业务的传送成本；同时继承SDH优势，提供对TDM业务的Native承载，有效确保高质量的语音业务传送。

灵活组网

OSN1500光端机一般应用于城域传输网中的接入层，OptiX OSN1500的混合组网的方式灵活。

接入层设备采用OptiX OSN1500、OptiX OSN2500或者OptiX OSN500。

汇聚层设备采用OptiX OSN580、OptiX OSN3500、OptiX OSN7500或者OptiX OSN7500II。

核心层设备采用OptiX OSN7500、OptiX OSN7500II或者CX 600。

在接入层，SDH业务在STM-1/STM-4环上进行传送；分组以太网业务在GE环上进行传送。

在骨干/汇聚层，SDH业务在STM-16/STM-64环上进行传送；分组以太网业务在10GE环上进行传送。

OSN1500传输设备还可与WDM设备、Metro系列设备对接组网，网络应用灵活。支持从网络侧穿越第三方的二层网络，实现端到端配置与管理。

广电：一张网同时满足广播业务、数据和专线的传送需求

随着大客户专线业务成为广电行业的又一业务热点。MSTP设备实现各种类型专线业务的接入、承载和调度，一张网同时满足广播、数据和专线业务的传送需求。

OSN1500设备除了提供满足广电行业基本的业务需要，还为企业、金融、政府等行业提供大客户专线，使各行业的网络连接成一体。接入点通常为OptiX OSN500/550设备，接入环通常为OptiX OSN3500/580设备；汇聚环通常为OptiX OSN7500设备。MSTP解决方案以Smart 40G、软硬管道、MPLS-TP等为技术核心，满足广电大客户专线业务应用。

全面的MSTP特性

OSN1500光端机实现PDH，SDH，Ethernet，ATM，SAN，PCM等多业务的统一接入统一承载；

内置波分技术

OSN1500传输设备支持内置WDM技术，实现单根光纤中多个波长的传送，可实现和波分设备对接的灵活组网方案。

常用配置

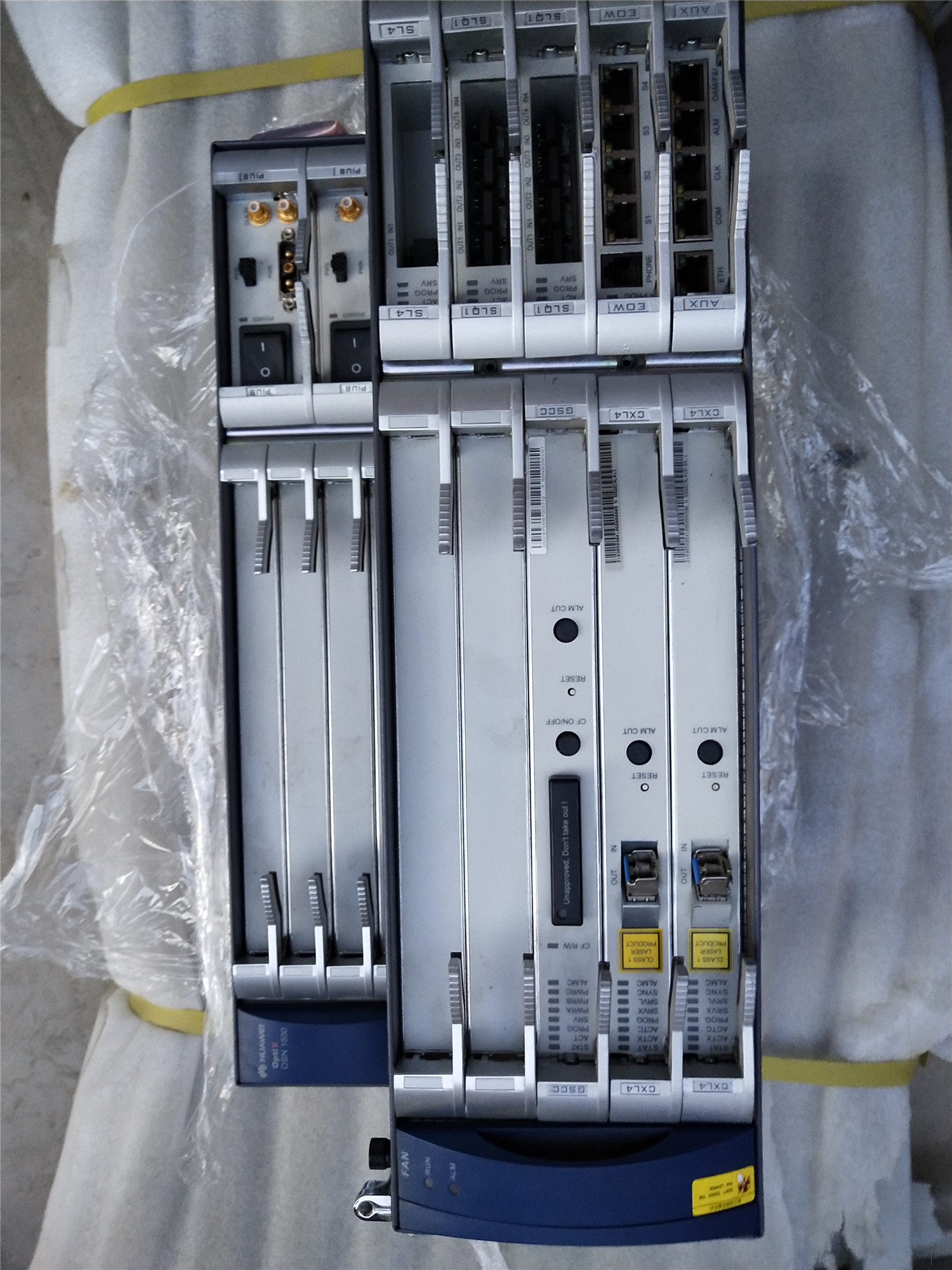

OSN1500设备常用配置：SSRK000AFB01子架、EOW公务处理板、SSR2AUX系统辅助接口板及SSR1PIUB电源接入板是OSN1500设备必须配置的四种功能板。业务可选配置常用主控交叉光接口合一板有CXL1、CXL4、CXL16、CXLLN、CXLQ41等；同时支持多种速率SDH单板，如SL4、SLQ1、SLD4、SLQ16、SL16、SL64等；支持多业务PDH 处理板，如PL1、PD1、PQ1等；支持多种以太网透传板，如EFS4、EFT8、EFS0、EGS4、EGT2等；支持其他辅助类及波分类单板等。
