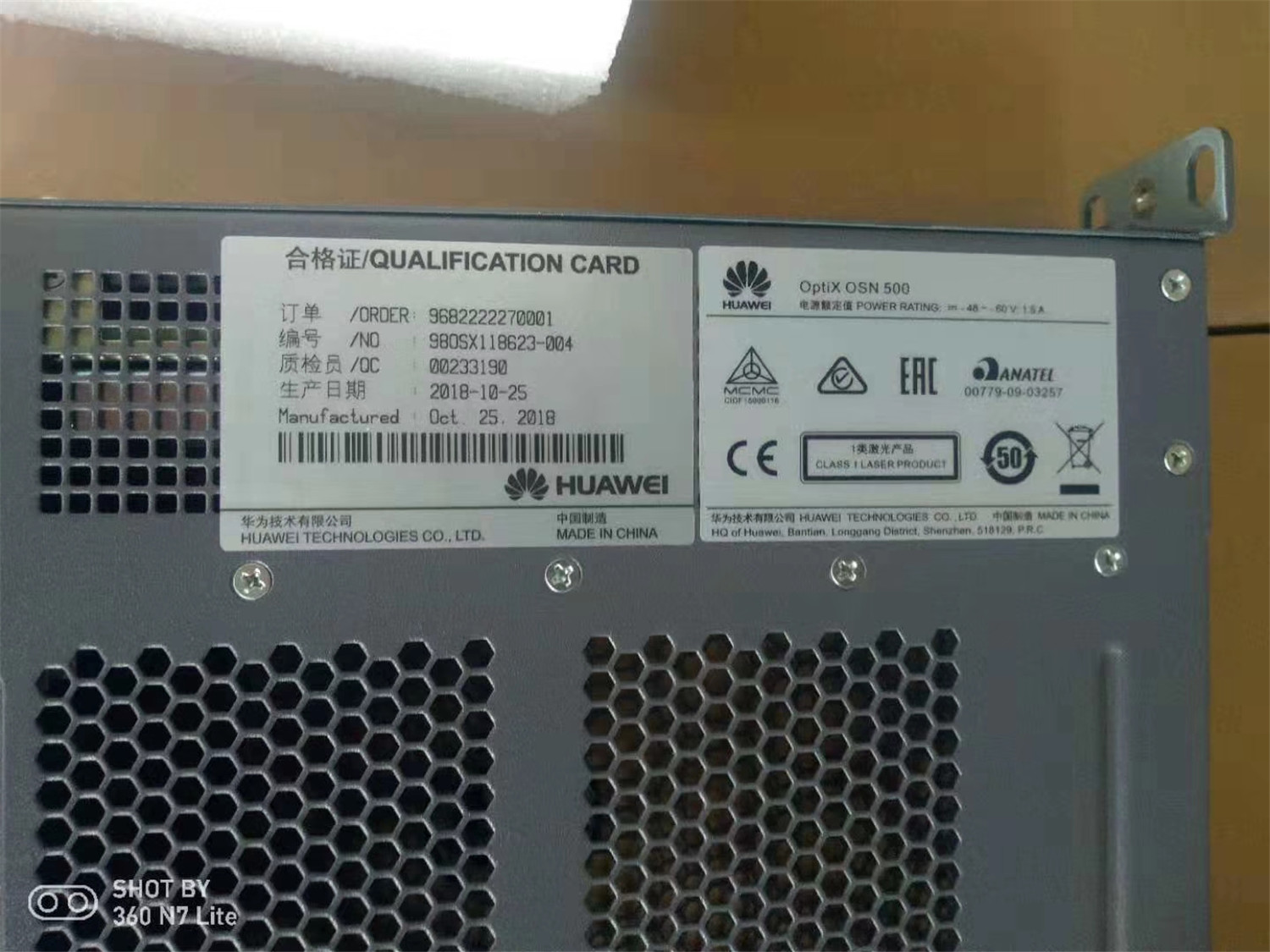

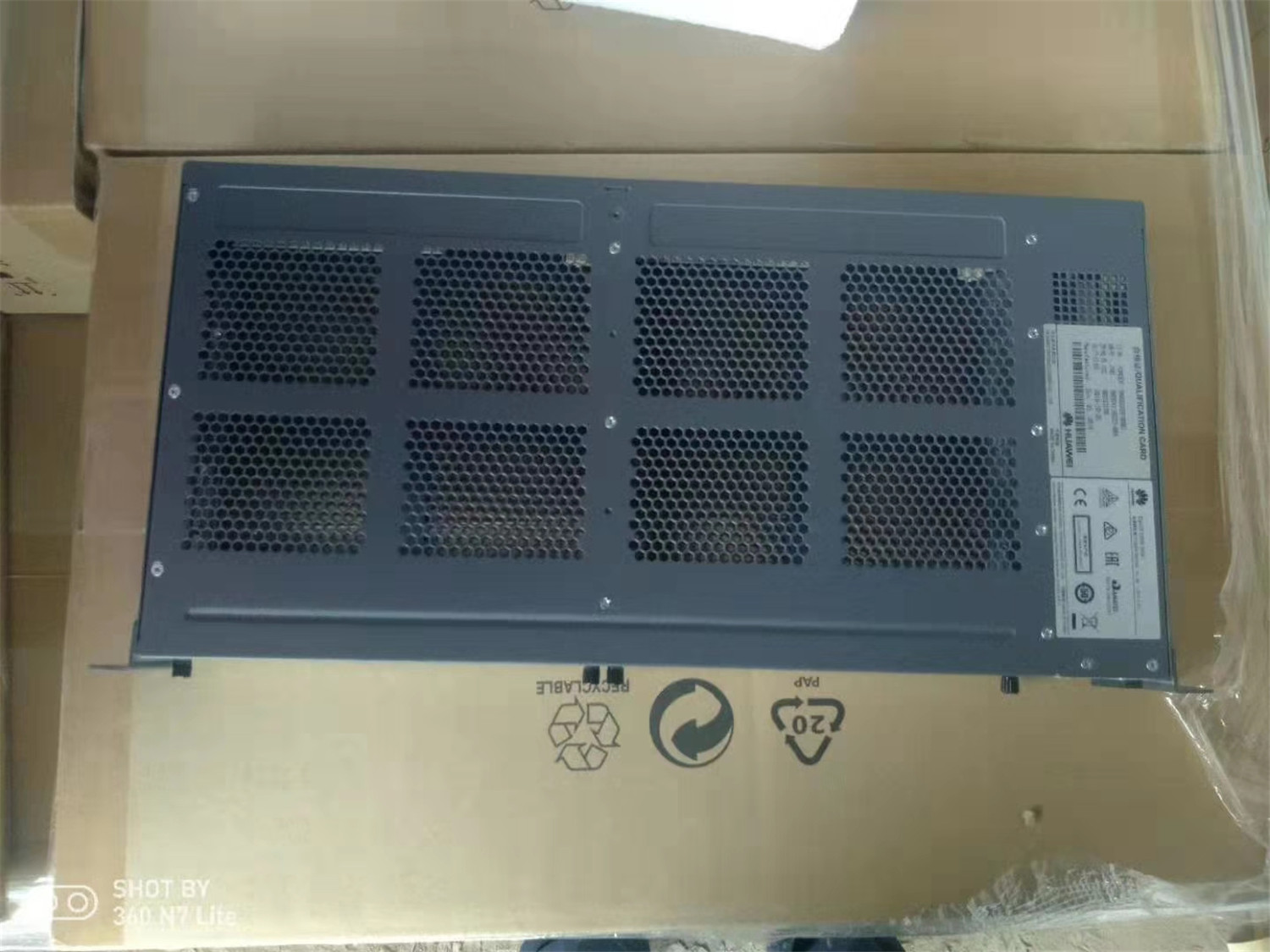

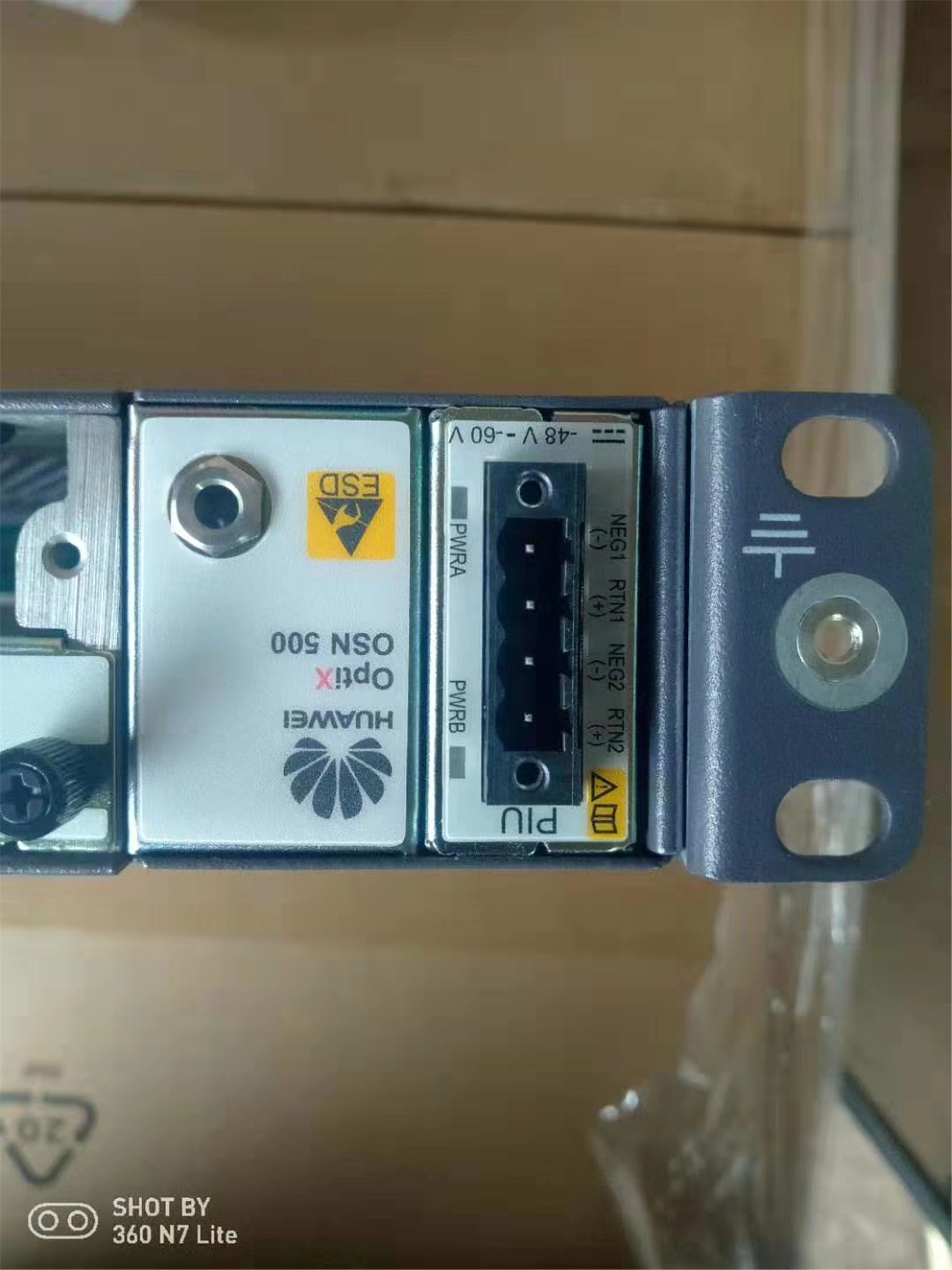

华为 OSN500 光传输机框
Huawei OptiX OSN 500（简称 OSN 500）是STM-4/STM-1盒式多业务接入传送平台，支持TDM、Ethernet over SDH、Ethernet Switching、MPLS传送，适用于2G/3G/HSPA/LTE移动接入传输和专线接入传输，具备节能、免维护、高集成度的特点。
产品特点
节能设计，绿色环保
实际网络中，接入侧传送设备数量庞大，其每年耗电量所占比例非常可观。OSN 500通过功耗动态调整、自主研发低功耗芯片等技术，配合自然散热设计，创业界同规格产品功耗低的纪录，典型功耗只有20W。
满足欧盟的ROHS/WEEE指令要求，该指令限制产品中使用有害物质，以减少产品废弃后对环境造成的污染，利于环境的可持续发展。
免维护，降成本
OSN 500全方位考虑设计，实现基本“免维护”。系列产品已在100多运营商得到规模商用。
无需清理过滤网，无风扇设计，省去维护人员定期清理风扇过滤网的工作。
无需现场调测，即插即用，支持在线升级，实现业务快速开通。
适应恶劣环境，全方位设计，可适应高温、高湿及电压不稳等异常状况。
故障维护诊断，支持软件巡检测试，提供一键式故障数据采集功能，协助维护人员定位和排除设备故障，支持手持网管设备。
身材小巧，功能强大
OSN 500仅有1U高（44mm），可轻松插入基站室外机柜中。重量轻，不足5kg，维护人员可以轻松手提装卸。
多槽位，灵活扩展业务：支持3个槽位，与固定配置设备相比，业务扩展更灵活，保护客户投资。
高集成度，节省投资成本：一块单板提供2×STM-4/STM-1 + 21×E1 + 8×FE接口，适应转型时期的多业务接入传送需求。
以太传送，灵活数据调度：支持VC-12/VC-3虚级联组，实现小颗粒的精细化运营。支持LCAS（链路容量调整方案），提高带宽利用率。
互联互通，网管信息透传：通过OSI over DCC实现与第三方设备网管信息的互通。
多种保护，提升网络可靠性：提供MSP（复用段保护）、SNCP（子网连接保护）、1+1 / 1：1线性复用段保护等多种保护方案。
产品型号 产品描述
OptiX OSN 500
W04805S00 系统电源-GIE4805S-无-48V/10A电源系统
TNHB1CASE 总装机柜-OptiX OSN 500-TNHB1CASE-总装机箱
N63E Rack(2200x600x300mm) 总装机柜-OptiX Metro 1000-SS4B1RACK01-N63E拼装机柜(2200x600x300mm)(322)
TNHB00CASE01 总装机柜-OptiX OSN 500-TNHB2CASE-总装机箱(220V)
SS44PDU 配电盒-OptiX Metro 1000-SS44PDU-直流配电盒
Telephone 配套整机-公务电话-乳白色-双晶/6P2C美式插头-环保-中文资料-不干胶/螺钉两种固定方式
TNHMMODELB01 功能模块-OptiX OSN 500-TNHMMODELB01-21xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)
TNHMMODELA01 功能模块-OptiX OSN 500-TNHMMODELA01-8xFE/21xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(-48VDC)
TNHMMODELD01 功能模块-OptiX OSN 500-TNHMMODELD01-21xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(220VAC)
TNHMMODELE01 功能模块-OptiX OSN 500-TNHMMODELE01-8xFE/21xE1/75ohm/2xSTM-4(S-4.1) 主控集成光电光传输模块(-48VDC)
TNHMMODELF01 功能模块-OptiX OSN 500-TNHMMODELF01-8xFE/21xE1/75ohm/2xSTM-1(S-1.1) 主控集成光电光传输模块(220VAC)
TNHD0SP3DA01 制成板-OptiX OSN 500-TNH1SP3DA-42xE1/120ohm(T1/100ohm)电接口板-1*1
TNHD00PL3T01 制成板-OptiX OSN 500-TNH1PL3T-3*E3/T3 电接口板-1*1
TNHD000EOW01 制成板-OptiX OSN 500-TNH1EOW-公务板-3*2
TNHD00EFS801 制成板-OptiX OSN 500-TNH1EFS8-8路带交换功能的快速以太网处理板-1*1
TNHD0SP3DB01 制成板-OptiX OSN 500-TNH1SP3DB-42xE1电接口板(75ohm)-1*1
TNHD00ISUA01 成品板单元-OptiX OSN 500-TNH1ISUA01-8xFE/21xE1/120ohm(T1/100ohm)/2xSTM-1(S-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUA02 成品板单元-OptiX OSN 500-TNH1ISUA02-8xFE/21xE1/120ohm(T1/100ohm)/2xSTM-1(L-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUC01 成品板单元-OptiX OSN 500-TNH1ISUC01-8xFE/21xE1/75ohm/2xSTM-1(S-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUC02 成品板单元-OptiX OSN 500-TNH1ISUC02-8xFE/21xE1/75ohm/2xSTM-1(L-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUA03 成品板单元-OptiX OSN 500-TNH1ISUA03-8xFE/21xE1/120ohm(T1/100ohm)/2xSTM-4(S-4.1,LC)系统集成单元-ESFP光模块
TNHD00ISUA04 成品板单元-OptiX OSN 500-TNH1ISUA04-8xFE/21xE1/120ohm(T1/100ohm)/2xSTM-4(L-4.1,LC)系统集成单元-ESFP光模块
TNHD00ISUB01 成品板单元-OptiX OSN 500-TNH1ISUB01-21xE1/120ohm(T1/100ohm)/2xSTM-1(S-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUB02 成品板单元-OptiX OSN 500-TNH1ISUB02-21xE1/120ohm(T1/100ohm)/2xSTM-1(L-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUD01 成品板单元-OptiX OSN 500-TNH1ISUD01-21xE1/75ohm/2xSTM-1(S-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUD02 成品板单元-OptiX OSN 500-TNH1ISUD02-21xE1/75ohm/2xSTM-1(L-1.1,LC)系统集成单元-ESFP光模块
TNHD00ISUB03 成品板单元-OptiX OSN 500-TNH1ISUB03-21xE1/120ohm(T1/100ohm)/2xSTM-4(S-4.1,LC)系统集成单元-ESFP光模块
TNHD00ISUB04 成品板单元-OptiX OSN 500-TNH1ISUB04-21xE1/120ohm(T1/100ohm)/2xSTM-4(L-4.1,LC)系统集成单元-ESFP光模块
TNHD00SL1D01 成品板单元-OptiX OSN 500-TNH1SL1D01-2xSTM-1(S-1.1,LC)光接口板-ESFP光模块
TNHD00SL1D02 成品板单元-OptiX OSN 500-TNH1SL1D02-2xSTM-1(L-1.1,LC)光接口板-ESFP光模块
TNHD00ISUC03 成品板单元-OptiX OSN 500-TNH1ISUC03-8xFE/21xE1/75ohm/2xSTM-4(S-4.1,LC)系统集成单元-ESFP光模块
TNHD00ISUC04 成品板单元-OptiX OSN 500-TNH1ISUC04-8xFE/21xE1/75ohm/2xSTM-4(L-4.1,LC)系统集成单元-ESFP光模块
TNHD00ISUD03 成品板单元-OptiX OSN 500-TNH1ISUD03-21xE1/75ohm/2xSTM-4(S-4.1,LC)系统集成单元-ESFP光模块
TNHD00ISUD04 成品板单元-OptiX OSN 500-TNH1ISUD04-21xE1/75ohm/2xSTM-4(L-4.1,LC)系统集成单元-ESFP光模块
TNHD00SL1D03 成品板单元-OptiX OSN 500-TNH1SL1D03-2xSTM-1(L-1.2,LC)光接口板-ESFP光模块
TNHD00EGT101 成品板单元-OSN 500-TNH1EGT101-1路1000M以太网透传处理板 (1000BASE-LX,1310-LC)
TNHD00EGT102 成品板单元-OSN 500-TNH1EGT102-1路1000M以太网透传处理板 (1000BASE-SX,850-LC)
产品名称 产品描述
SS-DL-SMB(RG)-75-30 中继电缆-E3/T3中继电缆-30.00m-75ohm-5.8mm-(SMB75直母-VI)-(RG59/U)
C021E1B01 中继电缆-5m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B02 中继电缆-10m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B03 中继电缆-15m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B04 中继电缆-20m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B05 中继电缆-25m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B06 中继电缆-30m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B07 中继电缆-35m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B08 中继电缆-40m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B09 中继电缆-45m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
C021E1B10 中继电缆-50m-120ohm-21E1-0.4mm-(Anea 96母)-(120CC42P0.4P430U(S))-正45度
T-75-21-Anea 96F-5 中继电缆-5m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-10 中继电缆-10m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-15 中继电缆-15m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-20 中继电缆-20m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-25 中继电缆-25m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-30 中继电缆-30m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-35 中继电缆-35m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-40 中继电缆-40m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-45 中继电缆-45m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
T-75-21-Anea 96F-50 中继电缆-50m-75ohm-21E1-1.6mm-(Anea 96母-I)-(SYFVZP75-1.1/0.26*42(S))-正45度
SS-OP-LC-SC-S-5 光跳线 (LC/PC-SC/PC)-单模-G652D -2mm-5m
SS-OP-D-LC-S-5 光跳线-LC/PC-LC/PC-单模-G652D-2mm-5m
SS-OP-LC-SC-S-10 光跳线(LC/PC-SC/PC) -单模-G652D -2mm-10m
SS-OP-LC-FC-S-10 光跳线 (FC/PC-LC/PC) -单模-G652D -2mm-10m
SS-OP-LC-FC-S-5 光跳线(FC/PC-LC/PC) -单模-G652D -2mm-5m
SS-OP-D-LC-S-10 光跳线 (LC/PC-LC/PC) -单模-G652D -2mm-10m
SS-OP-LC-FC-M-10 光跳线(FC/PC-LC/PC) -多模-A1b-2mm-10m
SS-OP-D-LC-M-10 光跳线(LC/PC-LC/PC) -多模-A1b-2mm-10m
SS-OP-LC-SC-M-10 光跳线 (LC/PC-SC/PC) -多模-A1b -2mm-10m
