华为 MA5800-X2 业务框 光传输设备

                                               华为 MA5800-X2 业务框 光传输设备

MA5800-X2是业界首个分布式架构的智能汇聚OLT 平台，帮助客户构建“更宽、更快、更智能”的接入网络，提供更佳的业务体验。

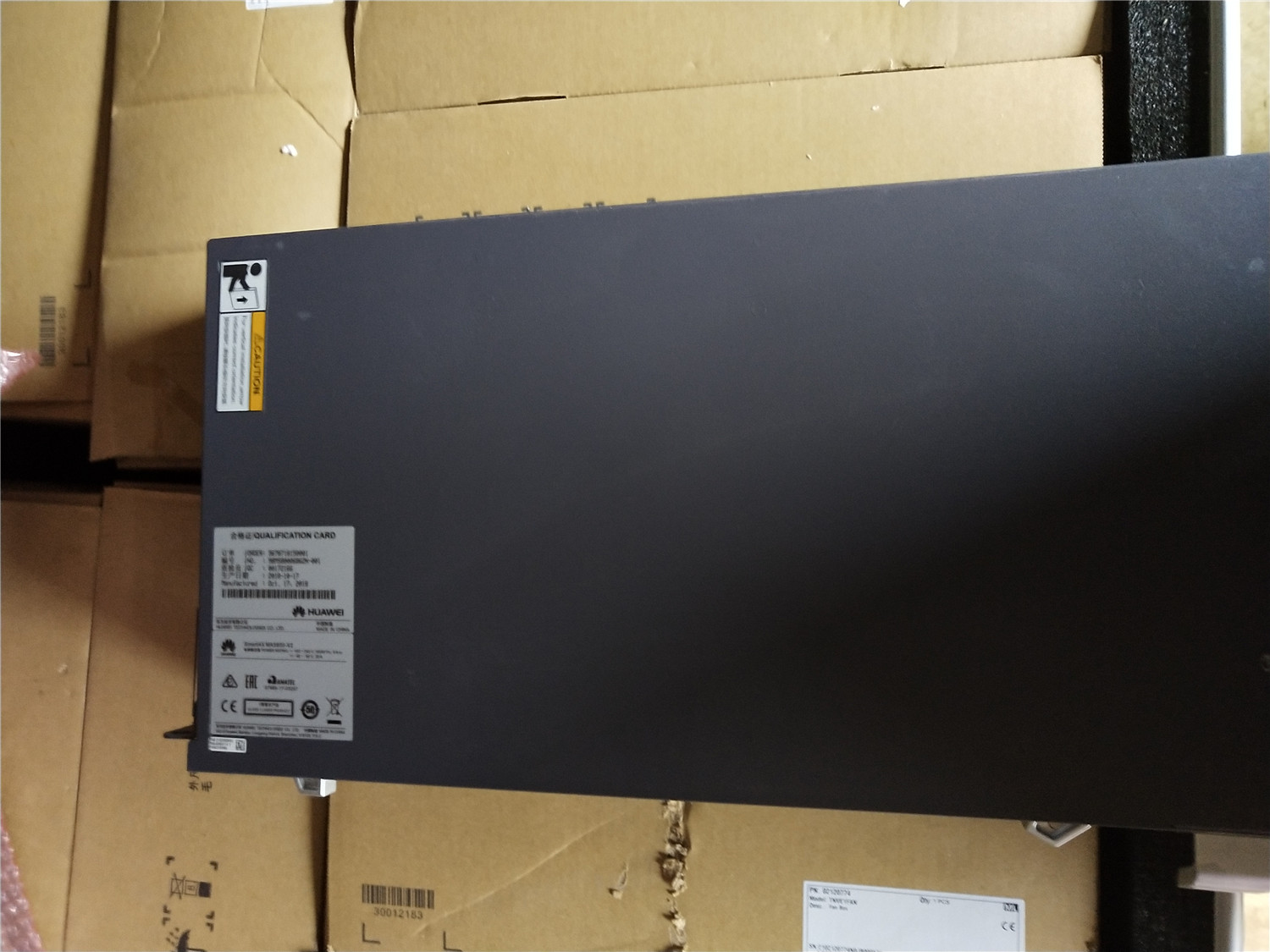

MA5800-X2业务框高2U，宽19英寸，风扇框位于业务框右侧，通过挂耳固定在机柜中。

ESD插孔

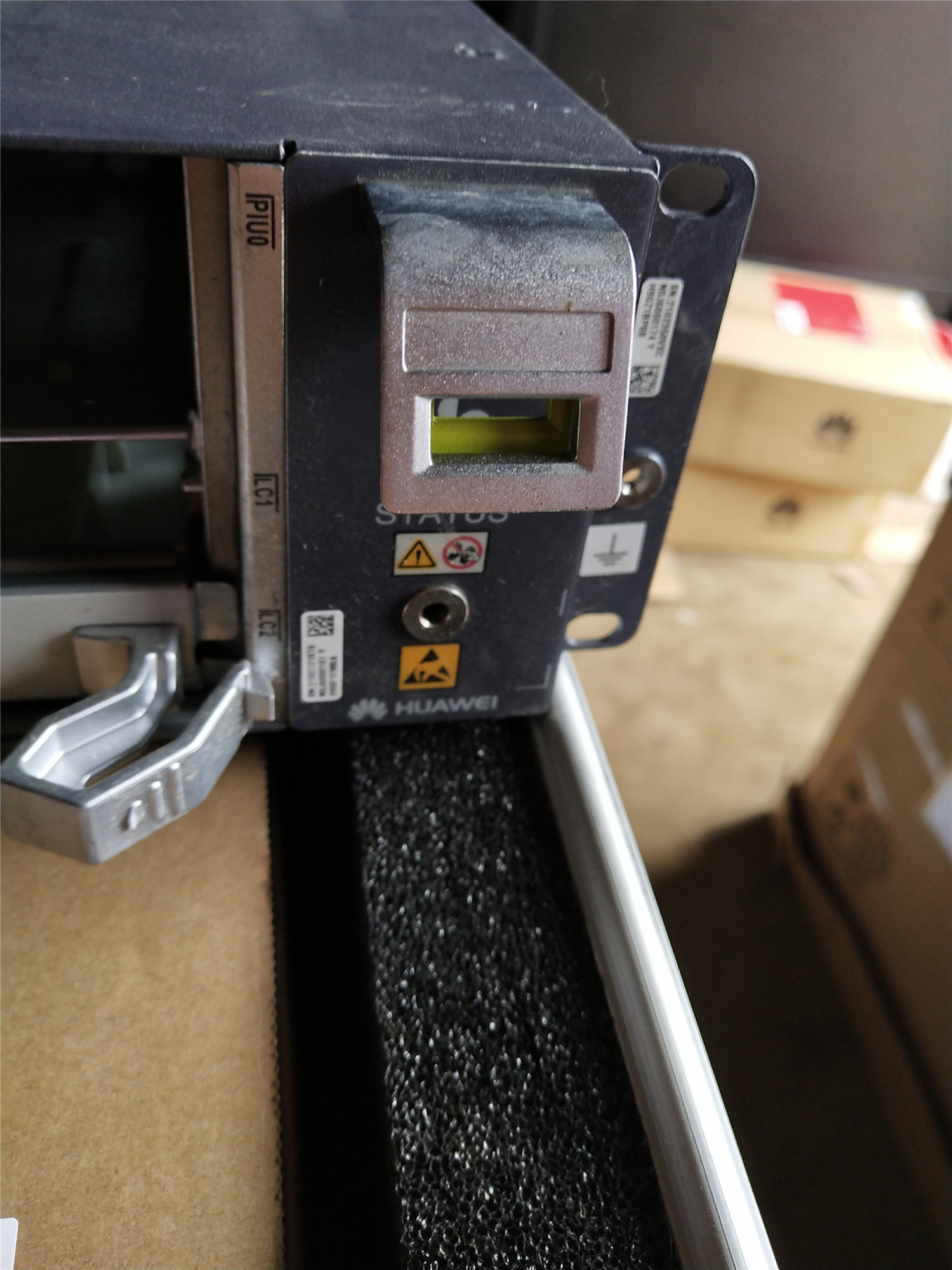

MA5800-X2业务框的ESD插孔位于风扇框的底部，用于连接防静电腕带，防止静电放电对设备的损害。

接地

地线的正确连接是MA5800-X2业务框防雷、防干扰的重要保障，必须正确地接好地线。安装在华为机柜时，业务框已通过挂耳接地，无需单独连接地线。安装在第三方机柜时，则需要用单独地线连接业务框和机柜接地点。

MA5800-X2业务框有两个接地点，一个位于业务框左侧面，另一个位于业务框右侧挂耳中部。

MA5800-X2的电源输入端，接有噪声滤波器，其中心地与业务框直接相连，称作机壳地（即保护地）。此机壳地必须良好接地，以使感应电、泄漏电能够安全流入大地，并提高整机的抗电磁干扰的能力。

连接时，用一根接地电缆将机壳接地点与机房接地排或大地连接，机房的接地电阻建议小于10Ω，同时请参考国家或当地的相关标准。

物理参数

介绍MA5800-X2业务框的尺寸、重量、电源和功耗参数。

电源参数

说明：业务框的功耗是在以下条件下测试得出：

工作电压：-53.5V DC。

室温：25°C。

静态功耗：所有端口不承载任何负荷，光口不插光模块。

最大功耗：所有端口都承载100%负荷。

典型功耗：静态功耗和最大功耗总和的一半。

槽位配置

MA5800-X2业务框提供5个槽位，包括2个主控板槽位、1个电源板槽位和2个业务板槽位。

MA5800-X2业务框支持的背板为H901BPSB。
