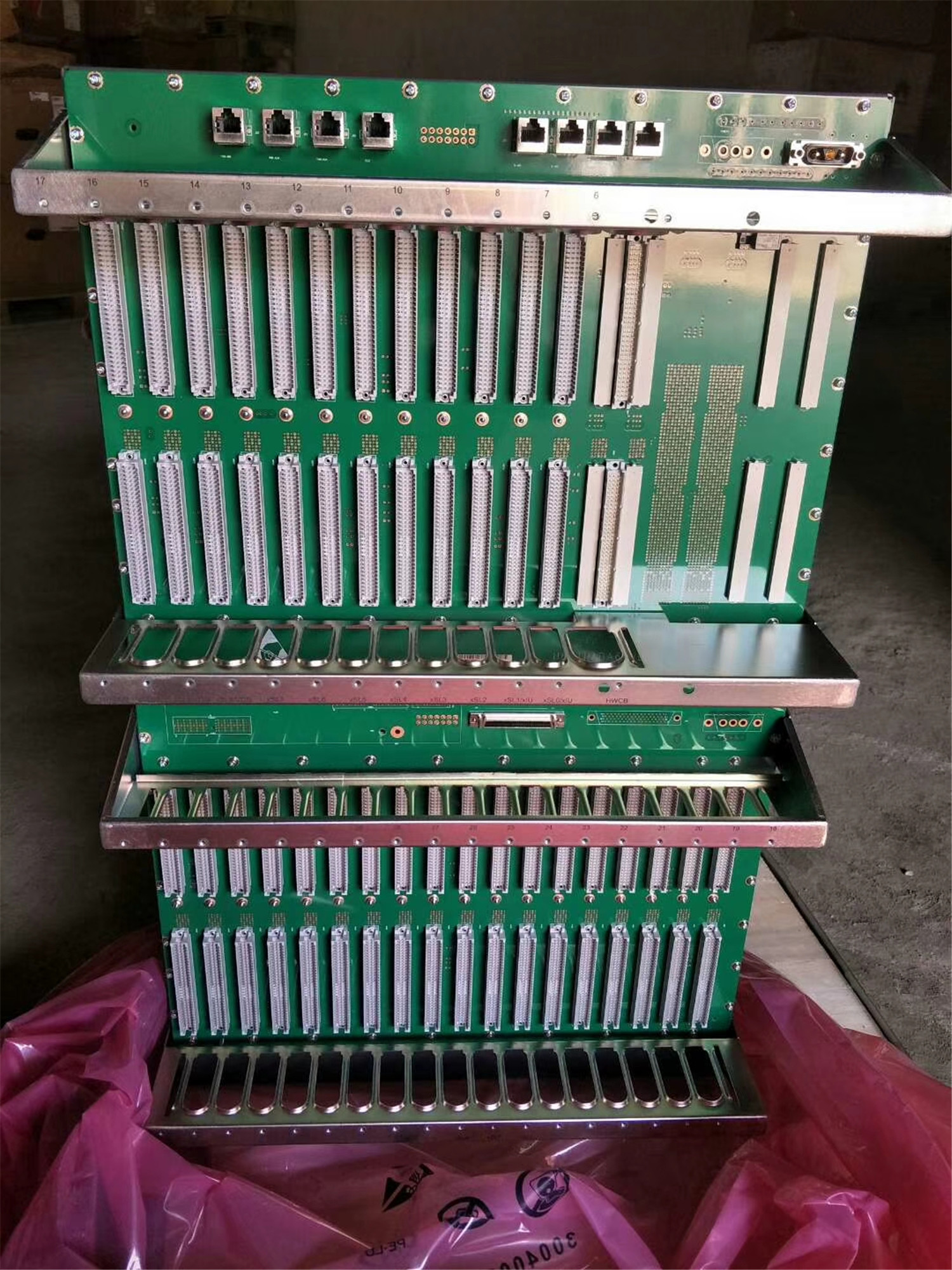

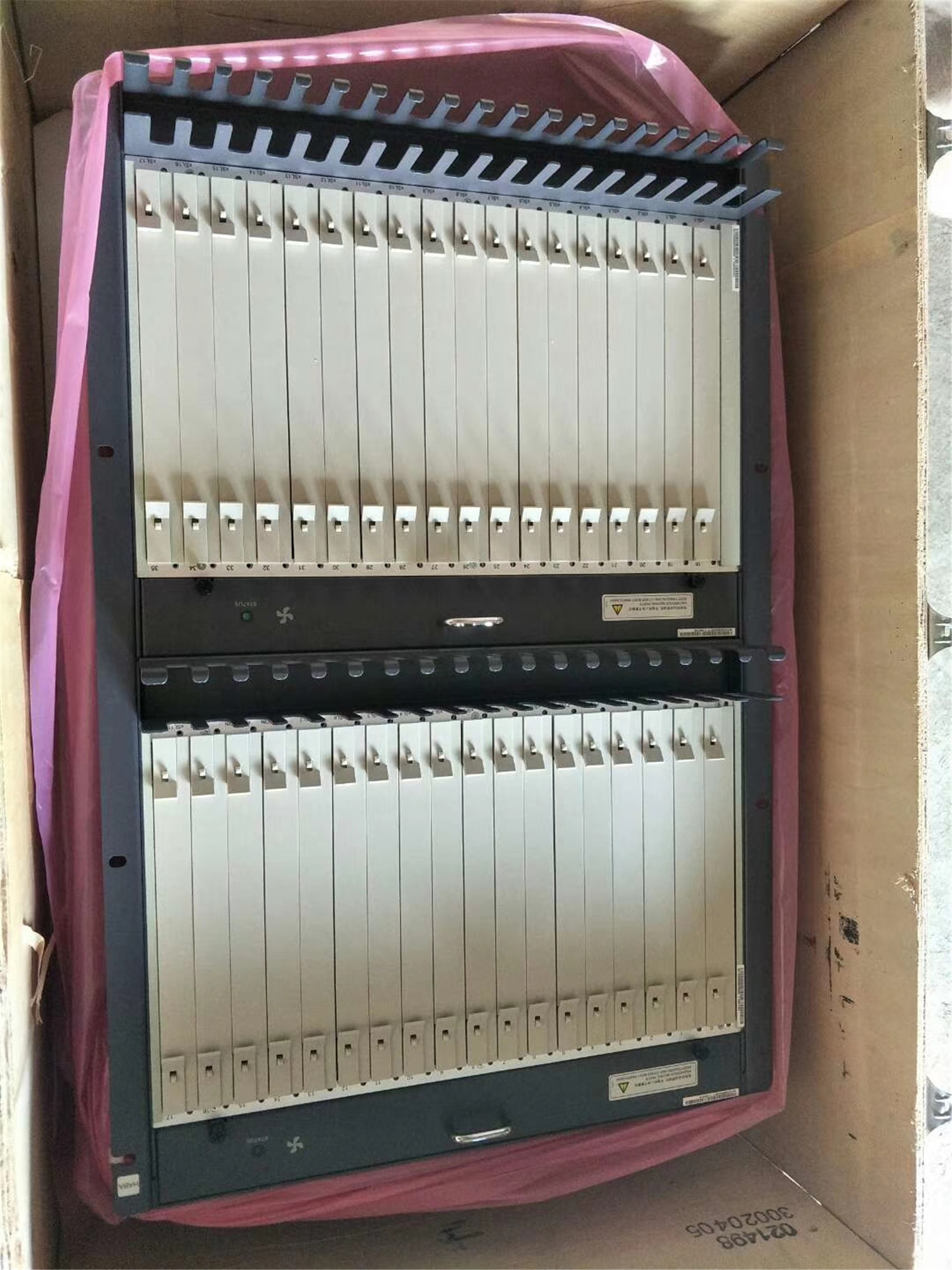

华为 HONET UA5000传输设备 910565585mm

华为HONET UA5000传输设备 910565585mm

华为HONET UA5000传输设备

UA5000一体化接入单元（简称UA5000）是宽窄带一体化综合业务接入设备。

随着用户对电信业务的需求与日俱增，提供大容量、高速率、高质量的综合业务（数据、视频、话音、多媒体等）成为接入网
发展的方向。

UA5000在提供高质量传统语音接入业务、宽带接入业务的同时，还向用户提供完善的IP语音接入业务以及多媒体业务。

UA5000产品在全网解决方案中定位如图1所示。

图1 UA5000在全网解决方案中的定位

UA5000 可以与OLT （Optical Line Terminal）设备配合提供PON上行和宽带及语音接入业务。UA5000产品在PON网络中
的定位如图2所示。
图2 UA5000在PON网络中的定位

单板

介绍UA5000支持的单板。

UA5000单板分为窄带单板、宽窄带合一板、宽带单板、测试板和xPON板。单板介绍如表1、表2、表3、表4和表5所示。

窄带单板

表1 窄带单板列表简称全称功能简介PVM分组语音处理板又称主框窄带控制板。完成对窄带单板的控制；实现TDM语音流到IP报文的转换，支持H.248/SIP协议；提供1个FE口，用于IP语音业务传送；支持V5接口，实现V5语音业务。PVMB板可以提供4个E1接口。PVMD背板可以提供4个E1接口，面板提供1个GE光口、1个FE光/电口（FE光/电口只能二选一）。A32模拟用户板提供32路POTS接口。A64模拟用户板提供64路POTS接口。ASL模拟用户板提供16路POTS接口。CDI直接拨入用户接口板提供16路直接拨入用户接口，实现模拟用户端口的透明传输。DSLD数字用户板提供16路ISDN BRI接口。EDTBE1中继板提供16路E1中继接口。SDLETDM G.SHDSL板提供8路TDM方式的G.SHDSL接口和8路E1接口。SRX子速率数据接口板提供5路V.24的同步子速率端口或3路V.24异步子速率端口。HSL高速同步线路接口板提供N×64kbit/s（1≤N≤31）速率的两个V.35端口和两个FE1端口。VFB音频接口板提供16路二线音频接口或者8路四线音频接口。ESC环境电源监控板对电源、温度、湿度、门禁、风扇、蓄电池以及各种外接模拟量和数字量进行控制或监控，通过串口上报控制板。PWX二次电源板单槽位的电源板。主框中可以插2块电源板，可以实现板间和框间的负荷分担和互助。VMS留言灯模拟业务板提供16路模拟业务接口。ATI模拟中继接口板提供6路E&M音频信号接入和透传。SCS子速率集中交叉板提供子速率的集中交叉功能。

宽窄带合一板

表2 宽窄带合一板列表简称全称功能简介CSRBPOTS和ADSL2+合一板提供32路ADSL/ADSL2+兼容接口和32路POTS接口，内置Splitter。

宽带单板

表3 宽带单板列表简称全称功能简介H612IPMB主框IP业务处理板又称宽带控制板。完成UA5000宽带单板的控制，汇聚、处理各种宽带业务，并提供GE/FE接口。两块单板具有双机热备份功能。H612IPMD主框IP业务处理板又称宽带控制板。完成UA5000宽带单板的控制，汇聚、处理各种宽带业务，并提供GE/FE接口。H612IPMD支持32块宽带用户板，支持辅框。ADRBADSL2+板提供32路ADSL/ADSL2+兼容接口，内置Splitter。ADRIADSL2+板提供32路ADSL/ADSL2+兼容接口，内置Splitter。支持阻抗可调，支持欧洲复阻抗。VDMBVDSL2板提供16路VDSL2兼容接口，内置Splitter。SHLBATM/EFM G.SHDSL.bis业务板提供16路ATM/EFM方式的G.SHDSL接口。GAUAGE 接入单元板GAUA板是GE接入单板，提供一个GE接口。

xPON上行板

表4 xPON上行板列表简称全称功能简介EP1AEPON接口板提供EPON上行功能，提供1个EPON上行接口，1个FE/GE自适应电口，不支持主备。GP1AGPON接口板提供GPON上行功能，提供1个GPON上行接口，1个FE/GE自适应电口，1个FE电口，2个FE光口（可拔插光模块），4路E1接口，不支持主备。

测试板

表5 测试板列表简称全称功能简介TSSB用户测试板用于用户板的线路测试。

PV8用户框支持的单板

PV8用户框支持的单板如表6所示。

表6 PV8用户框支持的单板列表类别简称全称功能简介主控板PV8（H301/H302/H303PV8）V5协议处理及主控板(8E1)又称窄带控制板，完成同框窄带单板的控制；提供8路V5信号的接入，并转换为E1上行，实现窄带的交换资源及工作时钟。PV4（H301/H302/H303PV4）V5协议处理及主控板(4E1)又称窄带控制板，完成同框窄带单板的控制；提供4路V5信号的接入，并转换为E1上行，实现窄带的交换资源及工作时钟。窄带单板A32（CC0N/CC0HASL）32路模拟用户单板提供32路POTS接口。CC0I支持全反极性。ASL（CC08ASL/CC09ASL/CC0CASL）模拟用户单板提供16路POTS接口。CC0C提供远供接入。ASL（CC0KASL）贴片化模拟用户板提供16路POTS接口。ASL（CB36/CB37ASL）16路模拟用户板提供16路POTS接口。支持全反极性，一般用于公用电话业务。ATI（H301/H601ATI）模拟中继接口板提供6路E&M音频信号接入和透传。CDI（H301CDI）直接拨入用户接口板提供16路直接拨入用户接口，实现模拟用户端口的透明传输。DDU2（H301DDU2）专线单板提供2路同步64kbit/s接口。DSL（CB02DSL/CB03DSL）数字用户板提供8路ISDN BRI接口。HSL（H302/H601HSL）高速同步线路接口板提供两个V.35端口和两个FE1端口，每个V.35端口或FE1端口可提供N×64kbit/s（1≤N≤31）的速率。HSL（H303HSL）高速同步线路接口板提供两个G.SHDSL端口和两个E1端口，单板的E1端口可用于连接远端的数据服务单元，数据不用占HW资源而利用E1端口传输。SRX（H301/H601SRX）专线单板提供5路V.24的同步子速率端口或3路V.24异步子速率端口。VFB（CB02VFB/CB03VFB）音频接口板提供16路二线音频接口或者8路四线音频接口。
华为 HONET UA5000传输设备 910565585mm
