华为 EPS200-4850A 嵌入式电源通信电源系统 48V开关电源系统

电源模块名称	USG9520	USG9560	USG9580
EPS200-4850A	不支持	仅交流机型支持，标准配置1个，直流机型不支持	仅交流机型支持，标准配置2个，形成1+1备份，直流机型不支持

外观

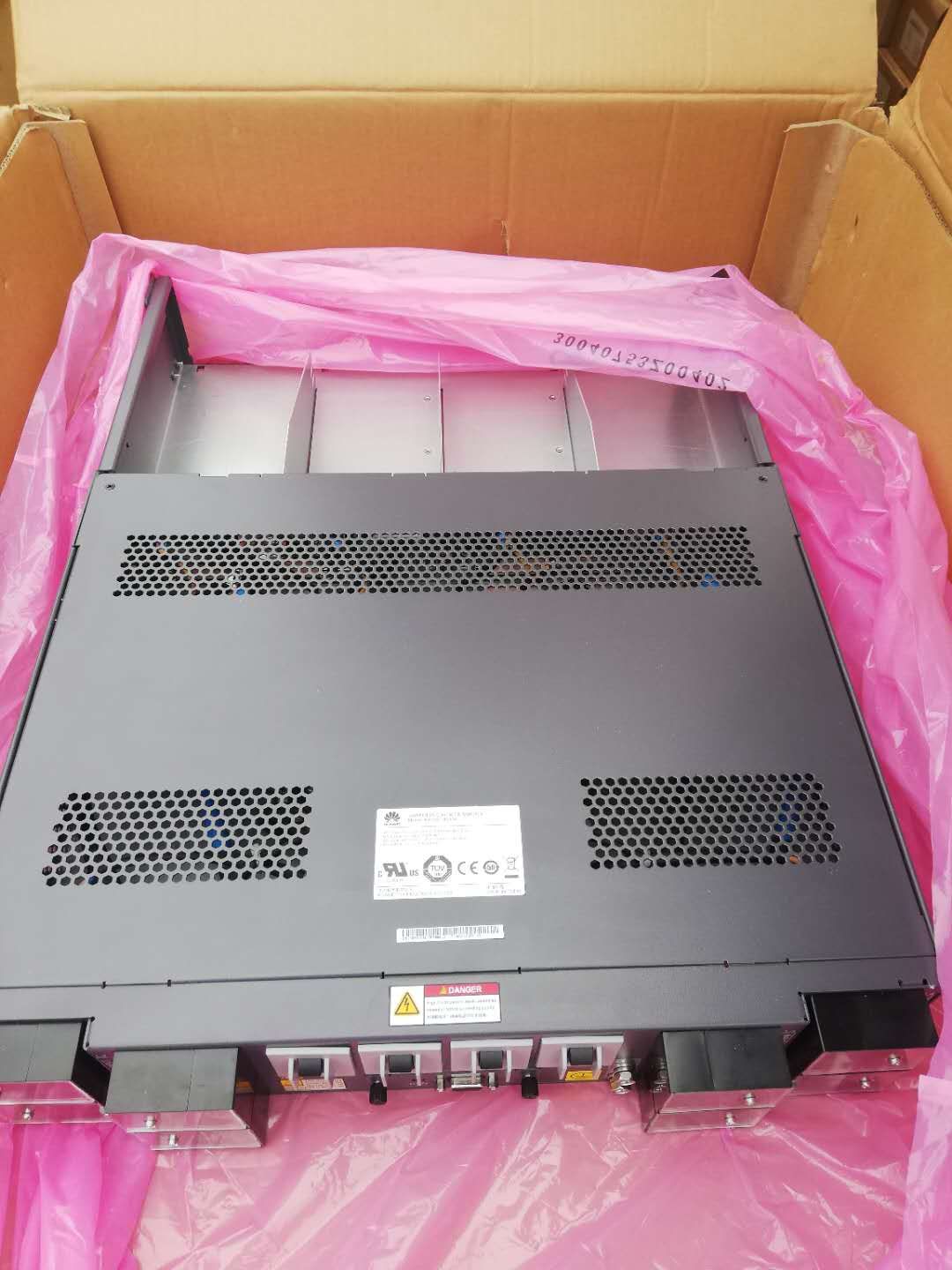

交流电源框外观如图1-24和图1-25所示。

图1-24 交流电源框外观示意图（正面）

图1-25 交流电源框外观示意图（背面）

说明：

由于USG9580和USG9560不支持交流电源框管理功能，因此交流电源框背面的DB9接口不需要安装辅料包中配发的监控线缆。

交流电源框面板指示灯说明如表1-25所示。

表1-25 指示灯说明

名称

指示灯颜色

正常状态

异常状态

异常原因

电源运行指示灯

绿色

亮

灭

市电故障（无交流输入、交流输入过欠压）、模块无输出。

保护指示灯

黄色

灭

亮

温度预告警（环境温度超过65℃～过温关机）

休眠关机（休眠关机时模块只亮保护指示灯，模块不上报告警）

故障指示灯

红色

灭

亮

输出过压关机、风扇故障、过温关机、模块内部原因引起的无输出。

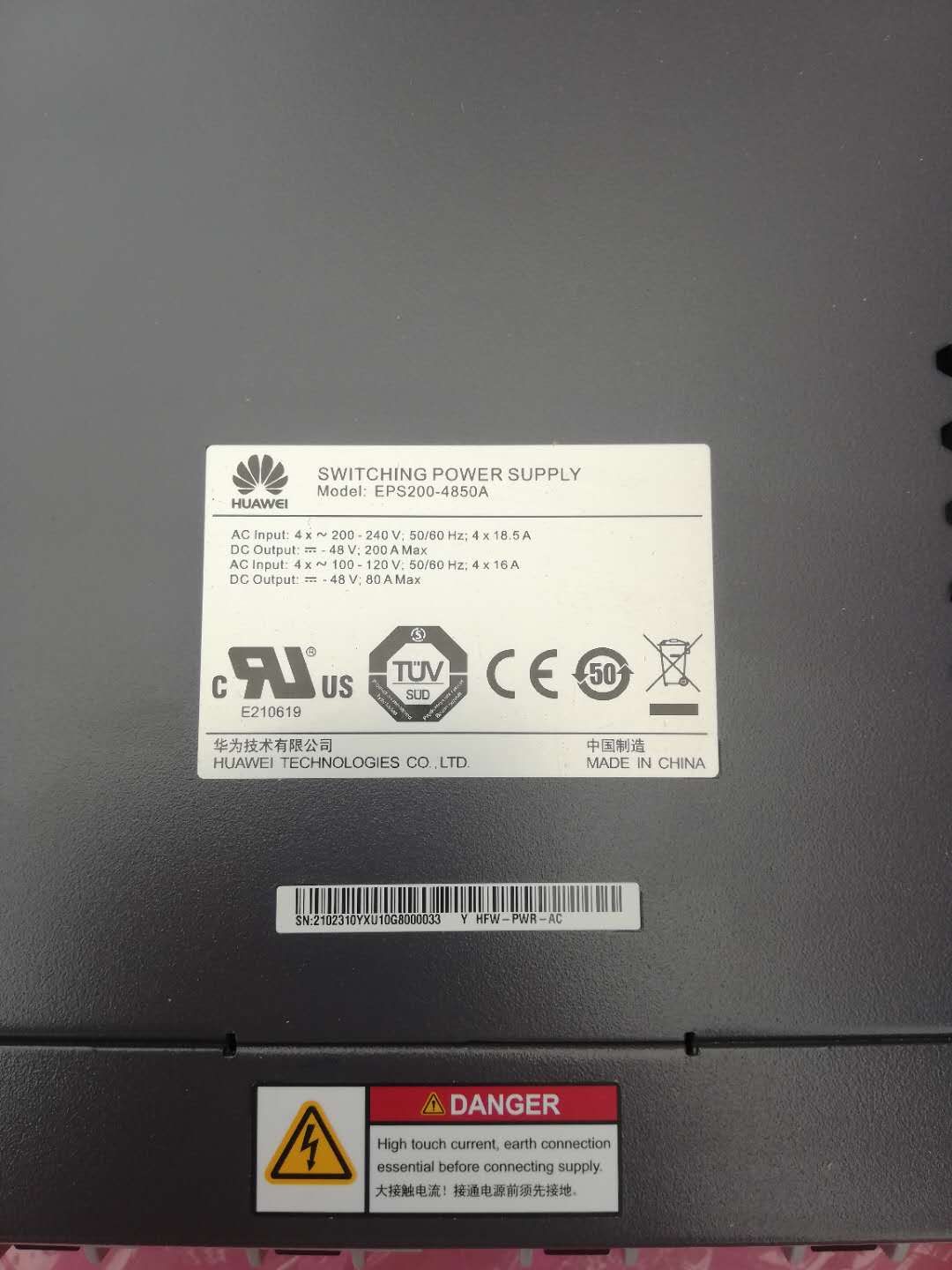

技术参数

交流电源框技术参数如表1-26所示。

表1-26 交流电源框技术参数

项目	参数
型号	EPS200-4850A
部件编码	02310YXU
外形尺寸（宽×深×高）	442mm×650mm×88mm
输入路数	4
最大输入电压范围	额定电压为220V：175V AC～264V AC，47Hz～63Hz 额定电压为110V：90V AC～175V AC，47Hz～63Hz（输入电压范围为90V AC～175V AC时，电源模块最大输出功率减半）
额定输入电压范围	额定电压为220V：200V AC～240V AC，50/60Hz 额定电压为110V：100V AC～120V AC，50/60Hz
输入电流	额定电压为220V：18.5A/单模块（推荐用户给每路电源最少提供18.5A电流）额定电压为110V：16A/单模块（推荐用户给每路电源最少提供16A电流）
输出路数	4
最大输出电流	50A/单模块
最大输出功率	2900W/单模块

表1-27 配套关系表

电源模块名称	USG9520	USG9560	USG9580
EPS200-4850B	不支持	仅交流机型支持，标准配置1个，直流机型不支持	仅交流机型支持，标准配置2个，形成1+1备份，直流机型不支持

外观

交流电源框外观如图1-26和图1-27所示。

图1-26 交流电源框外观示意图（正面）

图1-27 交流电源框外观示意图（背面）

说明：
