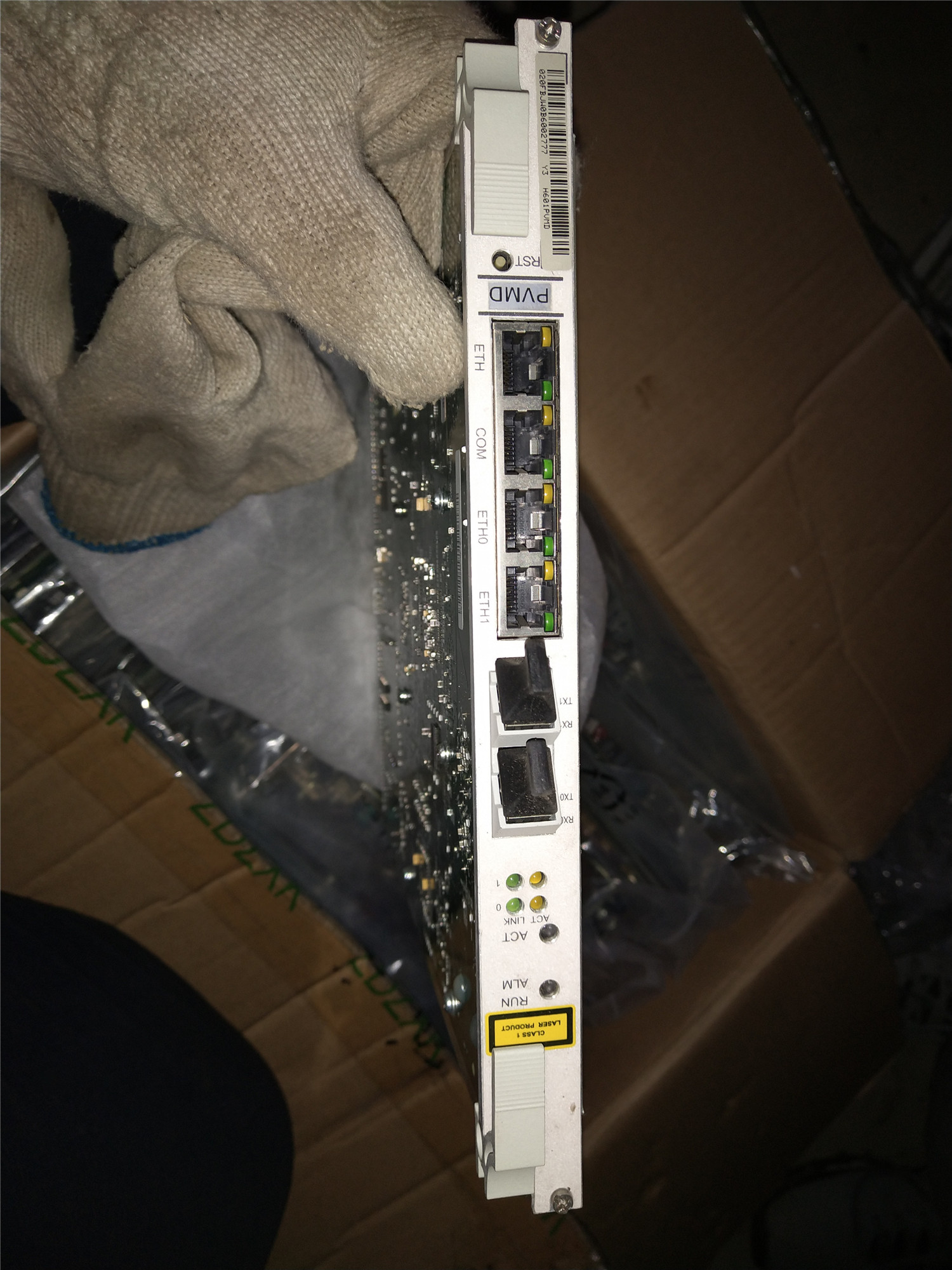

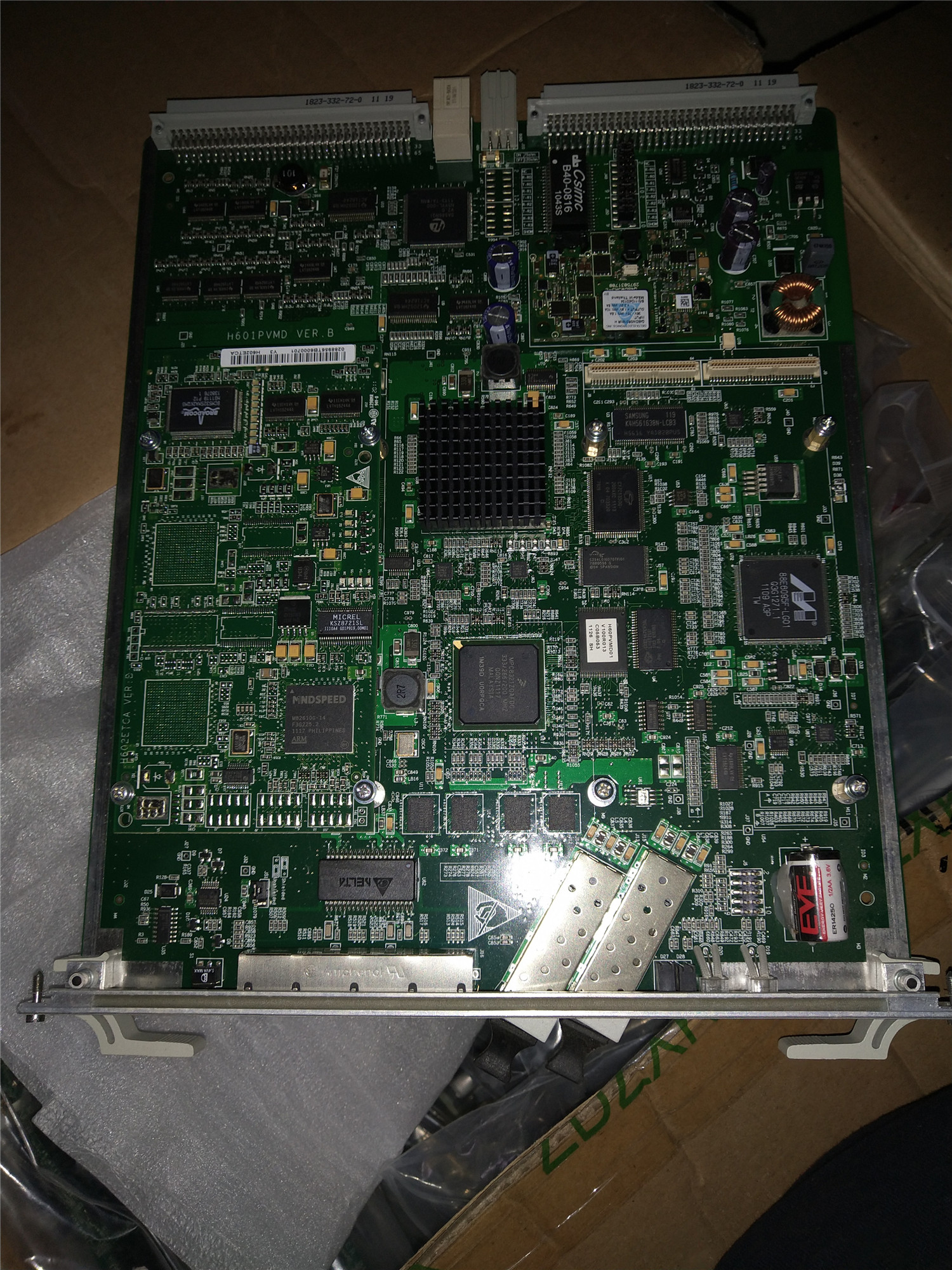

拆机华为 UA5000 主控板卡 H601 PVMD 分组语音模块
随着用户对电信业务的需求与日俱增，提供大容量、高速率、高质量的综合业务（语音、数据、视频和多媒体等）成为接入网发展的方向。华为HONET UA5000多业务综合接入系统顺应了接入网发展的方向，满足传统语音业务、VoIP业务、数据专线业务、宽带业务和视频业务的混合接入需求，采用先进的融合平台设计，支持语音、宽带、专线、PBX、视频和多媒体多种业务接入，提供GE/FE/E1/GPON/EPON网络接口，适用于综合接入、宽带接入、企业接入等多种应用。
产品特性
平滑演进
UA5000支持V5、H.248和SIP协议，可无缝适配PSTN、NGN和IMS，支持G/EPON组网，满足运营商FTTx的建设需求。
传统业务全继承
UA5000提供各种传统业务接口，包括POTS、ISDN BRA/PRA、E1、TDM G.SHDSL、V.24/V.35、E&M、FXO/FXS、R2、2w/4w音频等。在TDM向IP网络迁移过程中，传统业务可**继承，用户终端无需更换。
在网络全IP化的同时，支持专线业务、IP SPC及PWE3等特性，保证在PSTN网络和NGN/IMS/FTTx网络架构下**地支持传统专线业务，可以做到网络全IP化，客户无感知，保证网络演进过程中传统业务不受影响。
UA5000创新性地将POTS、ADSL2+、SPL三者合一，推出高密度的32路COMBO卡，可有效节省机房空间、节省配线电缆和MDF占用、降低打线工时，方便运维。
高带宽宽带接入
UA5000不但支持ADSL2+，还支持VDSL2，使100M到桌面成为可能；EFM G.SHDSL 4线对绑定，满足企业用户高带宽接入；支持IGMP V2/V3、MVLAN、IPTV，成为新的收入增长点。
绿色节能
UA5000是**款满足欧盟CoC节能指令的MSAN设备。通过优化设计和低耗器件的应用，COMBO卡和ADSL用户板的平均功耗降低10%，64路POTS板相对业界32路POTS单板平均功耗降低20%；智能风扇调速，可降低风扇功耗50%以上。
灵活站点配套
配合UA5000的标准室内机柜和系列化室外机柜，满足运营商快速安装、灵活部署的布放需求。
产品应用和客户利益
UA5000丰富的网络、终端对接应用，可确保系统成熟度和业务稳定性，提升网络部署效率，是PSTN网改的**之选。作为全球MSAN解决方案的**，华为UA5000连续8年在MSAN市场**，构筑可信赖的宽窄带综合接入网络业界**的市场占有率。
介绍UA5000支持的单板。
UA5000单板分为窄带单板、宽窄带合一板、宽带单板、测试板和xPON板。单板介绍如表1、表2、表3、表4和表5所示。
窄带单板
表1 窄带单板列表简称 | 全称 | 功能简介 |
|---|
PVM | 分组语音处理板 | 又称主框窄带控制板。完成对窄带单板的控制；实现TDM语音流到IP报文的转换，支持H.248/SIP协议；提供1个FE口，用于IP语音业务传送；支持V5接口，实现V5语音业务。 PVMB板可以提供4个E1接口。 PVMD背板可以提供4个E1接口，面板提供1个GE光口、1个FE光/电口（FE光/电口只能二选一）。 |
A32 | 模拟用户板 | 提供32路POTS接口。 |
A64 | 模拟用户板 | 提供64路POTS接口。 |
ASL | 模拟用户板 | 提供16路POTS接口。 |
CDI | 直接拨入用户接口板 | 提供16路直接拨入用户接口，实现模拟用户端口的透明传输。 |
DSLD | 数字用户板 | 提供16路ISDN BRI接口。 |
EDTB | E1中继板 | 提供16路E1中继接口。 |
SDLE | TDM G.SHDSL板 | 提供8路TDM方式的G.SHDSL接口和8路E1接口。 |
SRX | 子速率数据接口板 | 提供5路V.24的同步子速率端口或3路V.24异步子速率端口。 |
HSL | 高速同步线路接口板 | 提供N×64kbit/s（1≤N≤31）速率的两个V.35端口和两个FE1端口。 |
VFB | 音频接口板 | 提供16路二线音频接口或者8路四线音频接口。 |
ESC | 环境电源监控板 | 对电源、温度、湿度、门禁、风扇、蓄电池以及各种外接模拟量和数字量进行控制或监控，通过串口上报控制板。 |
PWX | 二次电源板 | 单槽位的电源板。主框中可以插2块电源板，可以实现板间和框间的负荷分担和互助。 |
VMS | 留言灯模拟业务板 | 提供16路模拟业务接口。 |
ATI | 模拟中继接口板 | 提供6路E&M音频信号接入和透传。 |
SCS | 子速率集中交叉板 | 提供子速率的集中交叉功能。 |
宽窄带合一板
表2 宽窄带合一板列表简称 | 全称 | 功能简介 |
|---|
CSRB | POTS和ADSL2+合一板 | 提供32路ADSL/ADSL2+兼容接口和32路POTS接口，内置Splitter。 |
宽带单板
表3 宽带单板列表简称 | 全称 | 功能简介 |
|---|
H612IPMB | 主框IP业务处理板 | 又称宽带控制板。完成UA5000宽带单板的控制，汇聚、处理各种宽带业务，并提供GE/FE接口。两块单板具有双机热备份功能。 |
H612IPMD | 主框IP业务处理板 | 又称宽带控制板。完成UA5000宽带单板的控制，汇聚、处理各种宽带业务，并提供GE/FE接口。H612IPMD支持32块宽带用户板，支持辅框。 |
ADRB | ADSL2+板 | 提供32路ADSL/ADSL2+兼容接口，内置Splitter。 |
ADRI | ADSL2+板 | 提供32路ADSL/ADSL2+兼容接口，内置Splitter。支持阻抗可调，支持欧洲复阻抗。 |
VDMB | VDSL2板 | 提供16路VDSL2兼容接口，内置Splitter。 |
SHLB | ATM/EFM G.SHDSL.bis业务板 | 提供16路ATM/EFM方式的G.SHDSL接口。 |
GAUA | GE 接入单元板 | GAUA板是GE接入单板，提供一个GE接口。 |
xPON上行板
表4 xPON上行板列表简称 | 全称 | 功能简介 |
|---|
EP1A | EPON接口板 | 提供EPON上行功能，提供1个EPON上行接口，1个FE/GE自适应电口，不支持主备。 |
GP1A | GPON接口板 | 提供GPON上行功能，提供1个GPON上行接口，1个FE/GE自适应电口，1个FE电口，2个FE光口（可拔插光模块），4路E1接口，不支持主备。 |
测试板
表5 测试板列表简称 | 全称 | 功能简介 |
|---|
TSSB | 用户测试板 | 用于用户板的线路测试。 |
PV8用户框支持的单板
PV8用户框支持的单板如表6所示。
表6 PV8用户框支持的单板列表类别 | 简称 | 全称 | 功能简介 |
|---|
主控板 | PV8（H301/H302/H303PV8） | V5协议处理及主控板(8E1) | 又称窄带控制板，完成同框窄带单板的控制；提供8路V5信号的接入，并转换为E1上行，实现窄带的交换资源及工作时钟。 |
PV4（H301/H302/H303PV4） | V5协议处理及主控板(4E1) | 又称窄带控制板，完成同框窄带单板的控制；提供4路V5信号的接入，并转换为E1上行，实现窄带的交换资源及工作时钟。 |
窄带单板 | A32（CC0N/CC0HASL） | 32路模拟用户单板 | 提供32路POTS接口。 CC0I支持全反极性。 |
ASL（CC08ASL/CC09ASL/CC0CASL） | 模拟用户单板 | 提供16路POTS接口。 CC0C提供远供接入。 |
ASL（CC0KASL） | 贴片化模拟用户板 | 提供16路POTS接口。 |
ASL（CB36/CB37ASL） | 16路模拟用户板 | 提供16路POTS接口。 支持全反极性，一般用于公用电话业务。 |
ATI（H301/H601ATI） | 模拟中继接口板 | 提供6路E&M音频信号接入和透传。 |
CDI（H301CDI） | 直接拨入用户接口板 | 提供16路直接拨入用户接口，实现模拟用户端口的透明传输。 |
DDU2（H301DDU2） | 专线单板 | 提供2路同步64kbit/s接口。 |
DSL（CB02DSL/CB03DSL） | 数字用户板 | 提供8路ISDN BRI接口。 |
HSL（H302/H601HSL） | 高速同步线路接口板 | 提供两个V.35端口和两个FE1端口，每个V.35端口或FE1端口可提供N×64kbit/s（1≤N≤31）的速率。 |
HSL（H303HSL） | 高速同步线路接口板 | 提供两个G.SHDSL端口和两个E1端口，单板的E1端口可用于连接远端的数据服务单元，数据不用占HW资源而利用E1端口传输。 |
SRX（H301/H601SRX） | 专线单板 | 提供5路V.24的同步子速率端口或3路V.24异步子速率端口。 |
VFB（CB02VFB/CB03VFB） | 音频接口板 | 提供16路二线音频接口或者8路四线音频接口。 |
