华为子架OptiX OSN 9800 U64 WDM波分设备 子架分区和槽位 OptiX OSN 9800 U64为框柜一体子架。子架的正面和背面均可插入单板，单板插入子架时需要遵循槽位分配要求。子架采用-48V或-60V直流供电，通过多区供电方式对子架中的单板供电。 子架槽位及分区供电示意如图1所示，子架包括：指示灯、电源及接口区、风扇区、走纤槽、业务板区、主控和交叉板区。各分区和槽位的介绍，请参见表1。 PIU(电源接口板)位于子架顶部的电源及接口区，图1中，若分区的颜色与某PIU颜色相同，说明此分区的供电由该PIU负责。 表1 OptiX OSN 9800 U64子架分区和槽位说明 分区 组成

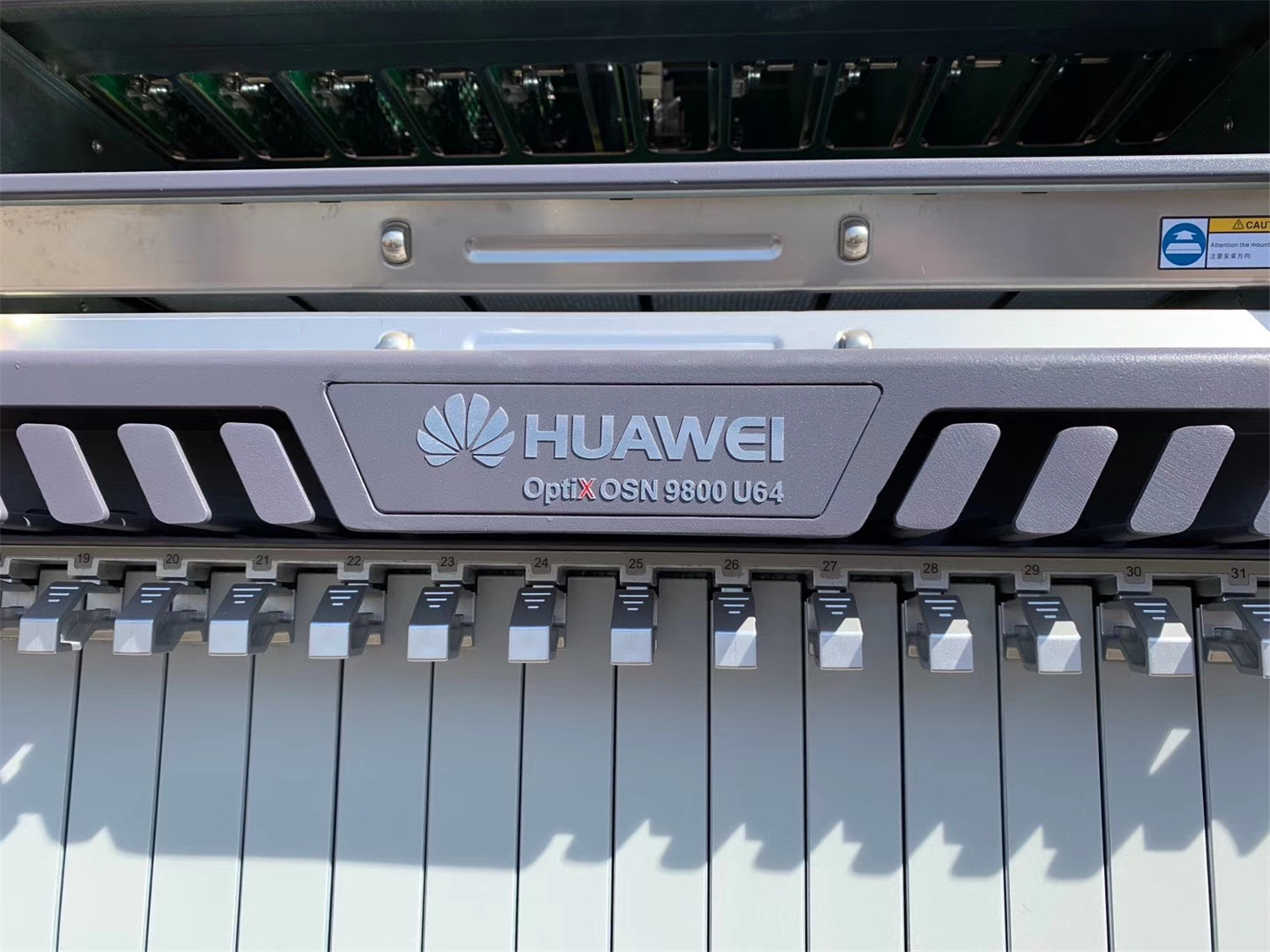

华为OptiX OSN 9800 U64波分设备

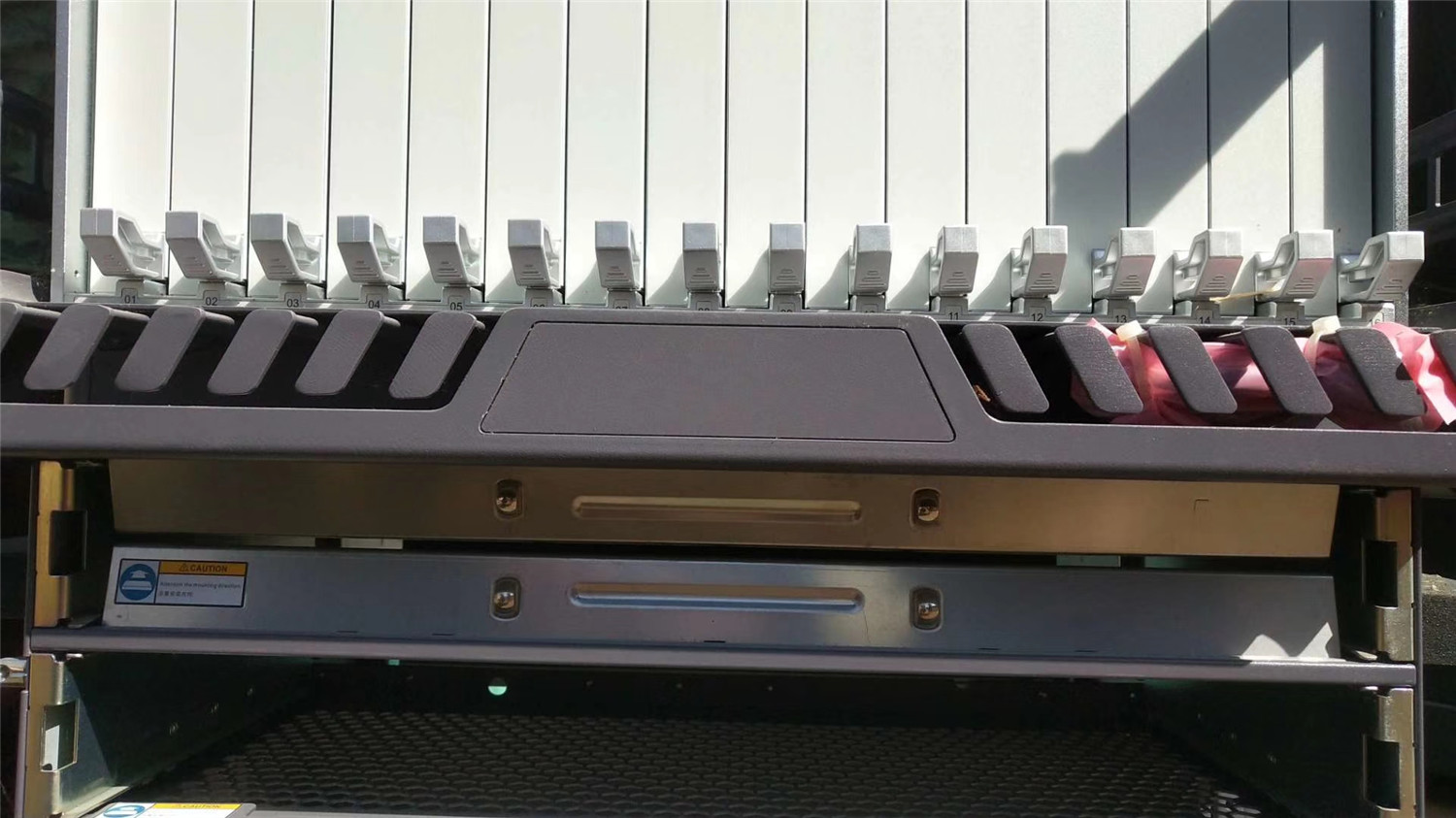

子架分区和槽位
单板插入子架时需要遵循槽位分配要求。子架采用-48V或-60V直流供电，通过多区供电方式对子架中的单板供电。
子架槽位及分区供电示意如图1所示，子架包括：电源及接口区、风扇区、走纤槽、业务板区、主控和交叉板区。各分区和槽位的介绍，请参见表1。
PIU(电源接口板)位于子架顶部的电源及接口区，图1中，若分区的颜色与某PIU颜色相同，说明此分区的供电由该PIU负责。
表1分区和槽位说明
分区 | 组成 | 槽位 | 主要功能 |
电源和接口区 | 10个电源接口板(PIU) 1个EFI单板 | PIU: IU100–IU104，IU106–IU110 EFI: IU105 | PIU互为1+1备份，任何一路外部输入电源故障都不影响设备的正常工作。 说明： EFI单板左右两侧的PIU互为备份，如IU100 PIU与IU106 PIU互为备份、IU101 PIU与IU107 PIU互为备份…… EFI提供维护管理接口。 |
风扇区 | 4个风机盒 | 下: IU90，IU91 上: IU92，IU93 | 为子架提供通风散热 |
走纤槽 | 2个走纤槽 | N/A | 从单板光口引出的尾纤经走纤槽进入机柜侧壁。 |
业务板区 | 32个业务板槽位 | 下: IU1–IU16 上: IU17–IU32 | 根据业务规划配置业务板，所有业务板均需插入此区。 说明： 插入IU1–IU16的业务板，扳手在其右边。插入其他槽位的业务板，扳手在其左边。 |
主控和交叉板区 | 7个交叉板（XCS） 2个主控板(CTU) | XCS: IU71–IU77 CTU: IU70，IU78 | 交叉板采用M:N备份。为业务板提供交叉。 主控板互为1+1备份。对子架中各单板进行管理、为其提供时钟，并提供网元间通信。 U32子架作为纯中继子架时，可以不用配置交叉板。 |
说明：
子架在机柜中的安装空间要求，请参见《快速安装指南》。
管理接口
OptiX OSN 9800 U32的接口与OptiX OSN 9800 U64完全相同，详细信息请参见管理接口。
表1 TNU1CTU管理接口
名称 | 类型 | 引脚定义 | 说明 |
NM：网络管理接口 GE1/GE2：预留接口 | RJ45 | 表4 表5 | NM功能： 通过网线与网管计算机的网口相连，实现网管系统对OptiX OSN 9800设备的管理。 通过网线与其他网元的NM口相连，用于网元间通信。其他网元包括OptiX OSN 9800设备、OptiX OSN 8800设备、OptiX OSN 6800设备和OptiX OSN 3800设备。 详细信息请参见管理U64/U32和P18的连接和网线接口。 |
FE：预留接口 | RJ45 | - | - |
表2 TNV1EFI管理接口
名称 | 类型 | 引脚定义 | 说明 |
SubRACK_ID：用来显示子架级联时各子架的主从关系，预留。 | - | – | EFI单板上有控制子架ID的拨码，默认值为00000。 说明： 子架ID只能设置为0，需确保拨码值为00000。其它取值定义为后续功能预留。 |
LAMP：子架告警输出指示及级联接口 | RJ45 | 表6 | 将子架内告警情况级联后输出到机柜并驱动机柜指示灯。 注意： LAMP接口提供5V电源，只能用于连接机柜的告警指示灯。NM_ETH、ETH、ALMO、CLK等其它接口的RJ45网线不能插入LAMP接口，否则会导致EFI单板或客户的仪表、设备损坏。 详细信息请参见机柜告警指示灯电缆。 |
ALMI/ALMO1/ALMO2：开关量告警输入输出接口 | RJ45 | 表7 表8 | ALMI口功能：提供4路告警输入，可配置这4路告警的级别，以便和外部系统一起实现外部告警远程监测功能。 ALMO1/ALMO2功能： 通过ALMO1～ALMO2可以将告警信号输出至机柜告警指示灯或其他外围设备。告警信号的输出通过单板内部继电器的断开与闭合实现，当继电器开关闭合时，在ALMO口测量的电阻值小于1欧姆，当继电器开关断开时，在ALMO口测量的电阻值为无穷大。 ALMO1和ALMO2引脚定义相同，为一对输出/级联接口。当ALMO1用来输出告警信号时，ALMO2可以用作告警级联接口连接到另一个子架的ALMO1上。 提供4路开关量告警输出，前三路默认是：紧急告警、重要告警、次要告警，另外1路预留。告警输出可级联。 详细信息请参见告警输入输出。 |
SERIAL：管理串口 | DB9 | 表11 | 串口网管口，提供串口网管的功能，支持X.25协议。 |
CLK1～CLK2：时钟信号输入输出接口 | RJ45 | 表9 | CLK1～CLK2为双向接口，可以同时实现信号的输入和输出。 TOD1～TOD2接口在同一时间只能实现信号的输入或输出。 说明： 在OptiX OSN 9800 V100R001C20SPC300版本之前，只有EFI单板的第二路外时钟接口CLK2可以正确导出线路源时钟，EFI单板的路外时钟接口CLK1和第二路外时钟接口CLK2的输出是一致的。如果需要使用EFI单板的两路外时钟接口正确导出不同的线路源，需要升级EFI单板的软件版本到OptiX OSN 9800 V100R001C20SPC300及以后版本。 对应线缆请参考时钟线缆。 |
|
|
|
表3 TNV2EFI管理接口
名称 | 类型 | 引脚定义 | 说明 |
Door Alarm：机柜门禁告警接口 | 4PIN | 表12 | 将机柜门禁告警输出到网管。 说明： TNV2EFI的其他接口、指示灯、按钮和TNV1EFI相同，详细信息请参见表2。 |
替代关系
原单板 | 替代单板 | 替代说明 |
TNV1EFI | TNV2EFI | TNV2EFI可以在网管上创建为“V1EFI”，并对TNV1EFI进行替代，替代时不需要软件升级。替代后的单板仅具有TNV1EFI的功能。 |
TNV2EFI | 无 | - |
RJ45接口引脚定义
图1 RJ45接口引脚图
表4 NM接口引脚定义
针脚 | 定义 | 用途 |
1 | NM_ETNTXP | 网管通讯发送数据正端 |
2 | NM_ETNTXN | 网管通讯发送数据负端 |
3 | NM_ETNRXP | 网管通讯接收数据正端 |
4 | N C | 未定义 |
5 | N C | 未定义 |
6 | NM_ETNRXN | 网管通讯接收数据负端 |
7 |
|
|
