华为NE40E-X8A高端路由器技术参数报价

E40-x8基于统一的软硬件平台，可满足不同场景部署要求，帮助客户简化城域网层次。多合一平台按需智能，可支持业务快速发放。硬件基于2T平台设计，提供业界容量的1T路由线卡，成熟的广域SDN方案开始商用部署。独创IP硬管道技术，满足关键业务的低时延、高可靠需求。

产品特性

系列节能减排机框基于2T平台，每槽位可以平滑扩容到2带宽，提供1T单板，实现大容里业务承载，满足未来带宽增长需求同时4O系列基于现有VRP软件平台，兼容现网大多数线卡，完全与网设备共网管，充分利旧，限度保护客户的投资。整机采用高密度端口、紧凑性设计，可以有效的节省空间

系统总体描述

华为NE4OE-X8路由器均采用集中式路由引擎、分布式转发架构进行设计，在实现大容量转发的同时还可以提供丰富灵活的业务

为一体化机箱设计，其主要组成部件都支持热插拔。NE4OE-X8有11个槽位，其中8个业务线路板槽位，2个路由交换板槽位，1个交换网板槽位。

系统主要特性

采用分布式硬件转发技术，快速的业务部署能力；

紧凑的整机结构，提升端口密度；

整机部件的归一化设计；

控制通道、业务通道和监控通道完全分离，保证控制通道、监控通道的畅通电信级的高可靠性和可管理性；

系统采用模块级屏蔽，完全满足EMC（Electro Magnetic Compatibility）要求；单板、电源模块和风扇支持热插拔；

创新的U型风道设计，提升系统的散热能力

分区供电，提升单框供电能力；

采用200mA扇设计，支持NEBS和ETSI；

主控板sRU（Switch Router Unit）采用1:1元余备份；

交换网板SFU负荷分担冗余备份；

电源、风扇、时钟、管理总线等关键器件实现冗余备份

提供单板防误插保护，避免因插错槽位导致故障；

提供电压和环境温度告警提示信息、告警指示运行状态和告警状态查询

全方位的可靠性解决方案

华为n4E-x8从多个层面提供可靠性保护，包括设备级、网络级、业务级可靠性，形成了面向整个网络的解决方案，完全满足企业对各种业务的可靠性需求，99.999的系统可用性是构筑企业业务可靠互联的基石。

设备级可靠

华为NE40E-x8设备提供关键部件的冗余备份。关键组件支持热插拔与热备份，NSR（Non--Stop Routing），NSF（Non Stop Forwarding）和ISSU等技术一起保障无中断业务运行。

强大的业务承载能力

华为nE40E-x8根据组网需求可以同时部署L2vpN、l3vpn、Mpn，支持和TE（Traffic Engineering）同时部署，支持灵活QinQ，支持 HCPIPoE，还可提供GRE等功能适应传统的接入需求和新兴的业务需求，满足多业务融合丰富的承载需求。

高品质的QoS能力

4E-XB路由器提供先进的队列调度算法、拥塞控制算法，能够对数据流实现多级的精确调度，从而满足不同用户、不同业务等级的服务质量要求。

40E-xB系统支持直流及交流供电

直流电源供电时，PEM模块后插，采用4个O的PEM模块，支持2＋2备份。交流电源供电时，外置1个交流电源框，根据整机功率大小选配整流模块，再将交流电源框接到设备的直流PEM输入端，给设备供电（交流电源供电是在直流供电的基础上增加外置的交流电源插框）。

nE4OE-B技术规格参数

参数

 INE40E-X8

交换容量77.46Tbps

转发性能19200Mpps

主控板槽位2

网板槽位1/2

交换架构3块交换网板（M＋N冗余备份）接口板槽位8

子卡槽位32

外形尺寸

W×DH）

441mm×649mm619mm4典型满配功2340W（120G）

耗

4100W（240G）

119kg（120G）

满配重量

136kg（240G）

华为40E-X8业务板卡

40G系列单板

CR5 5MLPUF4402A灵活插卡线路处理板（LPUF-40，2子槽位）A（L3VP，MPN，IPv6增强）

cr5 5DO0EEGE7020端口10/10/1000Base-RJ45灵活插卡（P40）

CR5DoOl4x704端m口10 0GBase LAN/Wan-xFP灵活插卡（P40，占用一个子槽位）

CR5MOL2Xx202端口10 0GBase LAN/wan-xFP灵活插卡A（p40-A，支持1588v2）

cr5mol2b22端口10 0GBase LAN/wan-XFP灵活插卡B（P40-B）

cr5dol2eto2端口100GBase LAN/wan-XFp灵活插卡E（P40-E）

 CR5MOEEGFA22020端口100/1000

Base-X-SFP灵活插卡A（p40-a支持1588v2）

 CR5MOEEGFB2020端口10/1000Base-x-SFP灵活插卡B（P40-B）

cR5 5DOEEGFETO20端口1000Base-x-SFP灵活插卡E（P40-E）

cr5Dol8x708端口10 0GBase LAN/wan-xFP集成线路处理板（LPUI-41）

CR5DOOL4714端口100GBase LAN/Wan-XFP集成线路处理板（LPUI-41）

CR5DOL474端口10 0GBase LAN/WAN-FP集成线路处理板（LPuI-41，支持1588v2

cR R5DO0EMGF757048端口100/1000Base-x-sfp集成线路处理板（LPui-41）

CR 5DOEKGFA77040端口100/1000Base-x-SFP集成线路处理板（PuI-41，支持1588v2）

CRdL2XFg702端口1 0GBase0 LAN/an-XFP24端口100/1000Base-x-sfP集成线路处理板（pui-41）CR5dL2 XEEGTA 0

处理板（pui-41）CR5dL2 XEEGTA 0GBase LAN/wan-P和0端口10/100sex-s集成线路处理板（Lpu回

产品概述

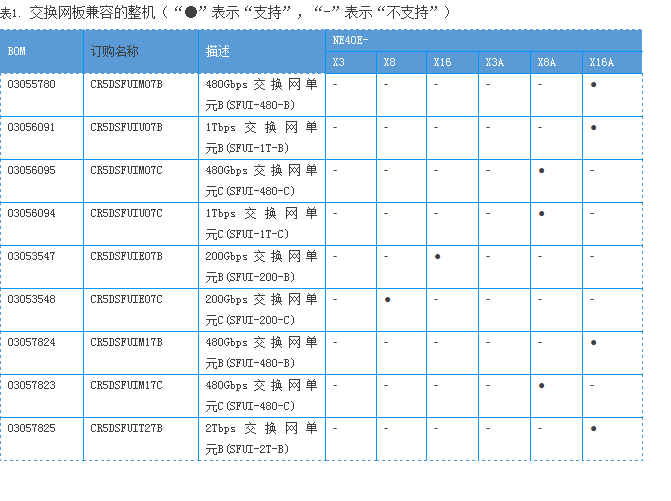

交换网是NE4OE系列路由器的重要组成部件，负责线路处理板LPU（Line Processing Unit）之间的数据交换。华为NE4OE系列路由器支持多种交换网，如图1所示。

产品特性

NE4OE系列交换网采用华为公司自研的交换网芯片，采用-C-M（Memory-Crossbar-Memory）的三级交换方式，其中级和第三级为共享内存交换方式，在LPU单板上实现，中间级采用 CRossbar交换方式，在交换网单元上实现。

L上的级交换芯片和每个中间级交换芯片全互连，中间级交换芯片和第三级交换芯片全互联，中间级的 9Crossbar-采用多平面负

载分担整个交换平面实现无阻塞的交换结构，下面分步说明数据报文是如何经过交换网的:

1.数据包从LP的物理接口进入，经过分片处理，被分解成固定大小的Ce1l，送入级共享内存交换芯片中，等待进入中间级CRossbar交换，经过缓存、调度后进入sFU（Switch Fabric UnitCrossbars交换单元。因为LP上的级交换芯片和所有中间级的交换平面相连，保证Ce11单元能够均匀的被分配到每个交换平面上进行交换，这样不仅实现交换平面的负载分担，更有利于系统的容错处理；1.Cell到达 tCrossbar Crossbart根据目的端口将报文调度到目的出口，发送到LPU的第三级交换芯片上，完成Cel1在中间 crossbar级的交换

2.Ce11到达P的共享内存交换芯片上，查找目的端口，Cel被重组成数据包后，通过物理端口被发送出去，完成数据报文在路由器中的交换

图1NE4OE系列交换网结构
